PROJETO DE UM HOME THEATER.

Nosso home theater tem a vantagem de trabalhar com 12 volts com uma fonte de alimentação simples. Isso o torna ideal para uso com baterias ou fonte de alimentação de PC.
Claro que se formos alimentá-lo com uma bateria ou com a fonte chaveada, a fonte simples não é necessária, pois a corrente da bateria e da fonte chaveada são CC .
Lembre-se de que é uma fonte simples. A fonte simples é um circuito responsável por converter corrente alternada ( CA ) em corrente contínua ( CC ). É composto por uma ponte de diodos e um capacitor.

Neste caso usamos uma ponte de diodos de no mínimo 10 amperes e um capacitor de 4.700uF ou mais. Neste caso, usamos um capacitor de 5.600 uF que encontramos em mãos. A tensão do capacitor deve estar acima da tensão CC. Ou seja, neste caso, onde ele é alimentado por 12 volts, o capacitor deve ser de 16 volts ou superior. O fusível está entre 5 e 6 amperes.

Potenciômetro de volume mestre
potenciômetroAgora que vimos os seis estágios ou circuitos que compõem nosso home theater, vamos dar uma olhada em alguns acessórios essenciais.
Na fotografia podemos ver um potenciômetro duplo. Isto é responsável pelo volume geral do amplificador . Ele está localizado entre o pré-amplificador estéreo e os amplificadores. O que ele basicamente faz é controlar o nível de volume que sai do pré-amplificador e enviá-lo aos dois amplificadores estéreo e ao filtro passa-baixa.
Seu valor pode estar entre 10K e 50K e é logarítmico.

Medição da fonte
medir a fonte DCPor fim mostramos a tensão retificada da fonte. Como explicamos anteriormente, a tensão do transformador, que é de 12 V CA, sobe e permanece entre 14 e 15 volts.
Esta medição é feita para verificar se a ponte de diodos e o capacitor estão funcionando corretamente. Claro que se houver um curto no circuito, essa voltagem pode estar incorreta. Entretanto, se a série não ligou e o transformador foi medido anteriormente e considerado correto, a tensão CC provavelmente estará correta.

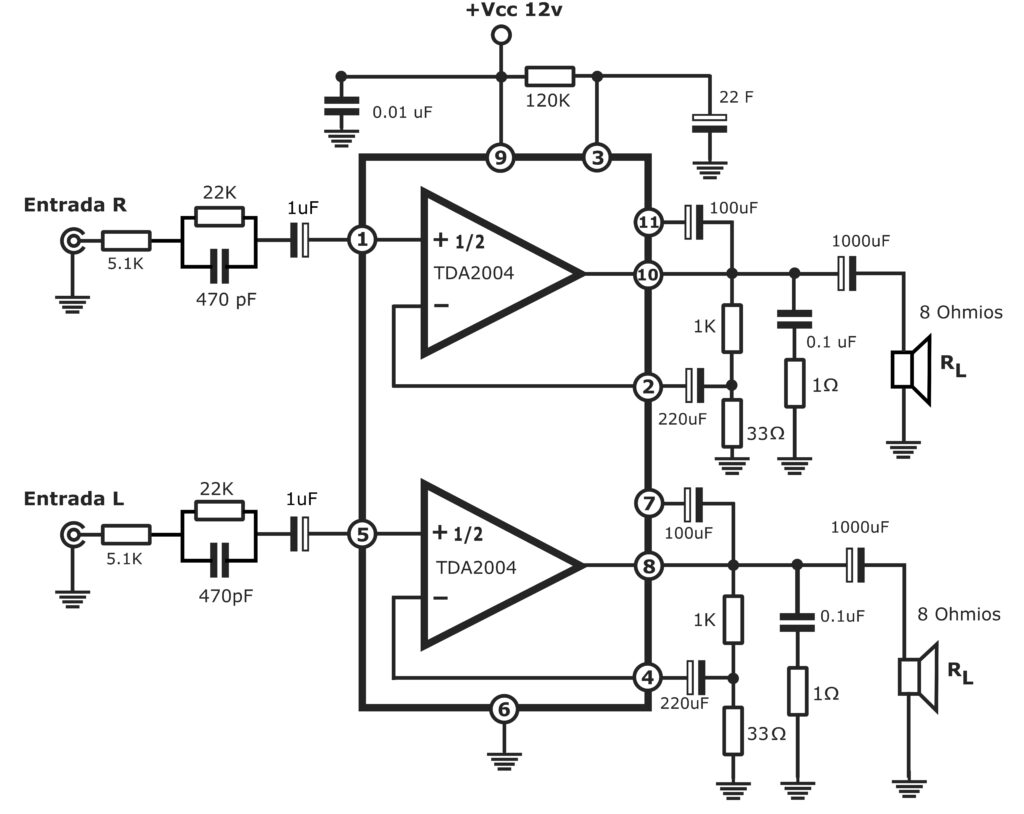

ESQUEMA ELETRÔNICO PARA OS ALTO FALANTES FRONTAIS E TRASEIROS.

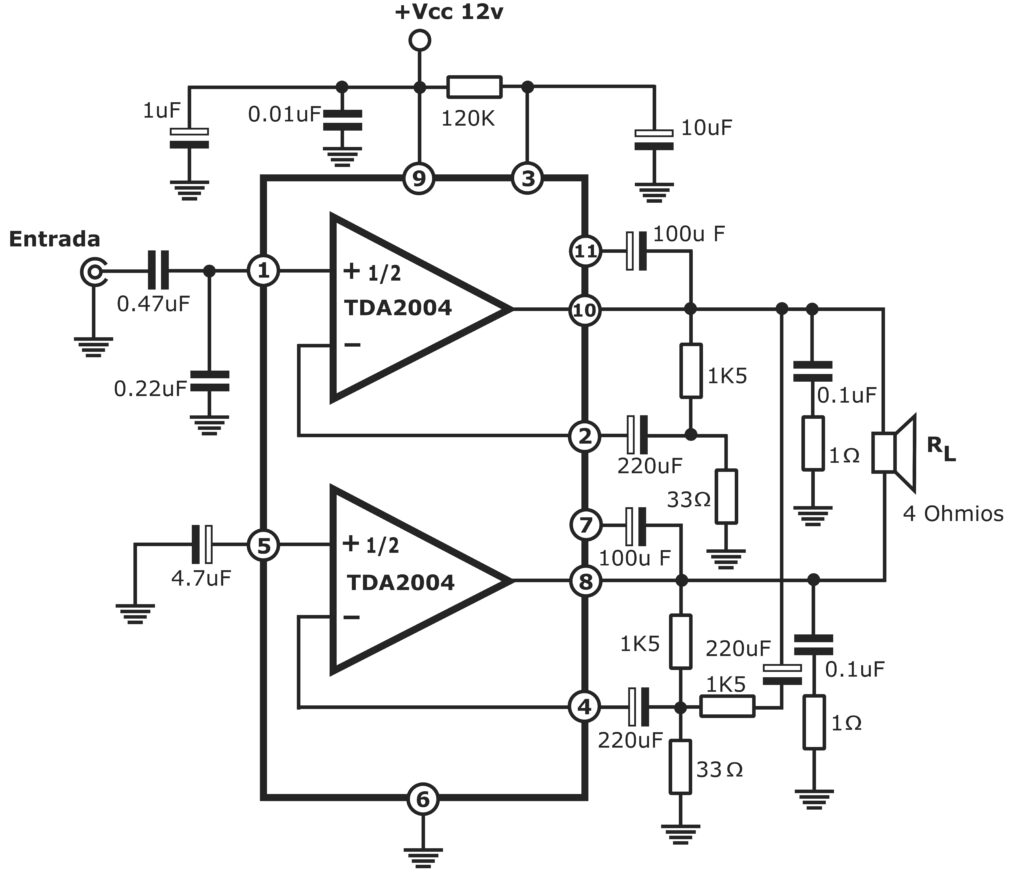

ESQUEMA DO AMPLIFICADOR PARA O SUBWOOFER.

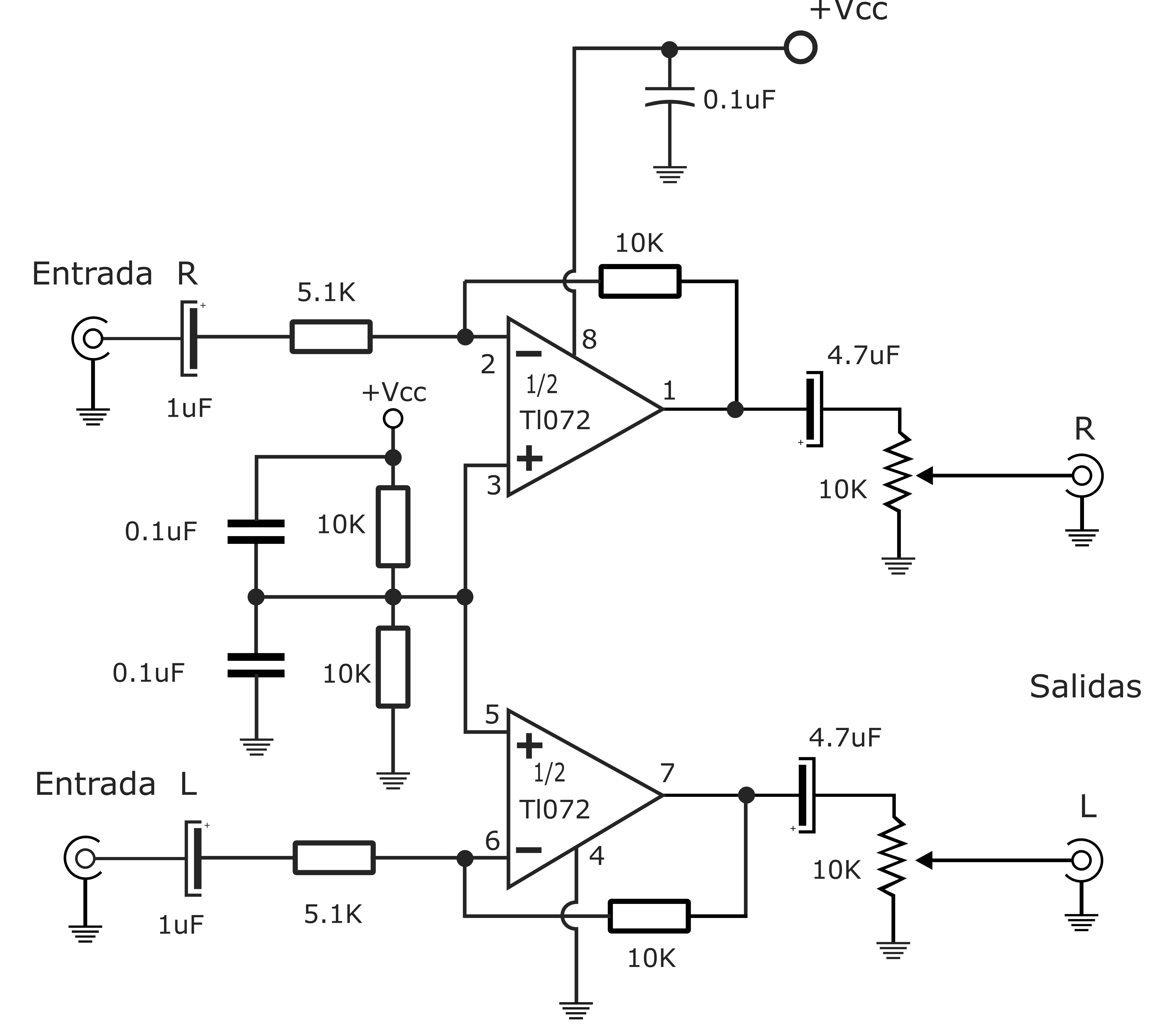

ESQUEMA DO PRE-AMPLIFICADOR ESTÉRIO DO PROJETO, ESSE UTILIZA O CIRCUITO INTEGRADO TL072.

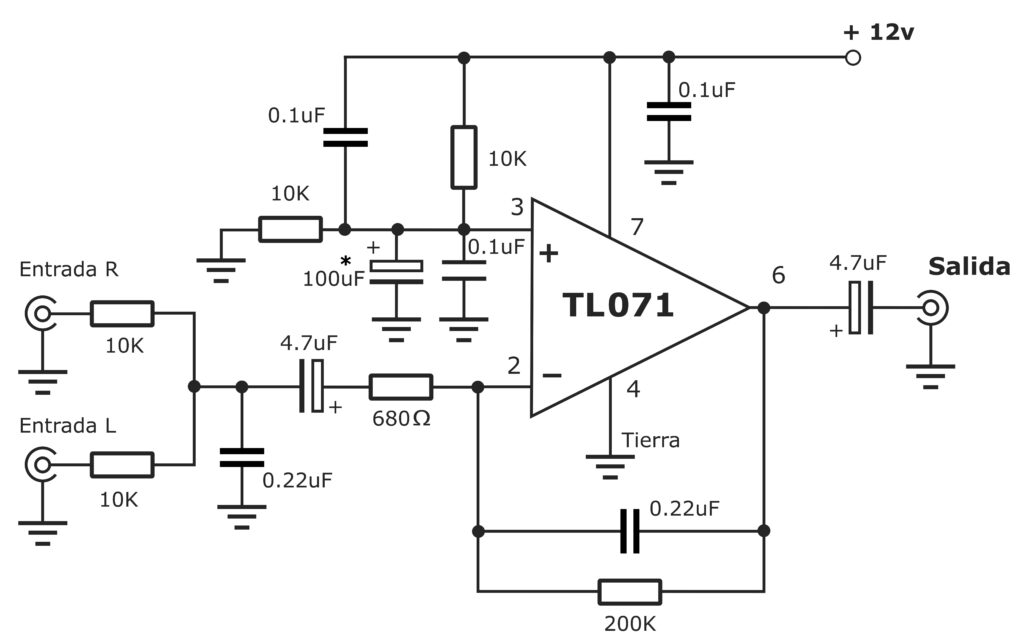

ESQUEMA DO FILTRO PASSA BAIXAS, UTLIZANDO O CIRCUITO INTEGRADO TL071.

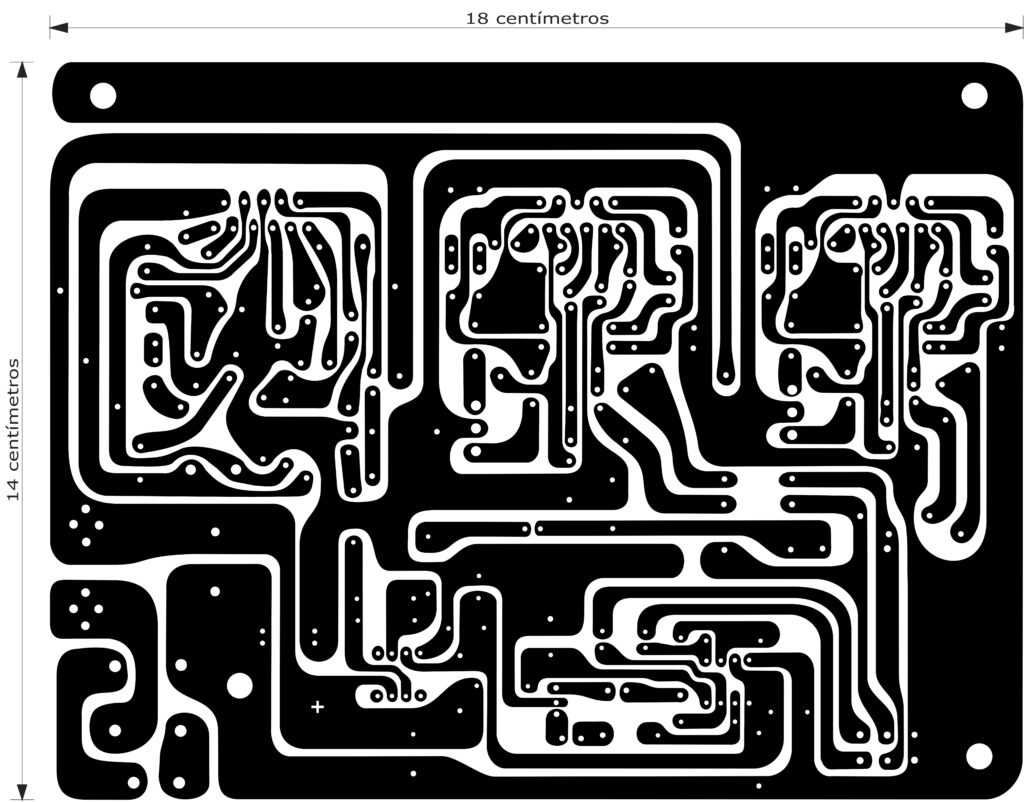

LAYOUT DA PLACA DE CIRCUITO IMPRESSO DO PROJETO, O TAMAHO 18 CM X 14 CM.

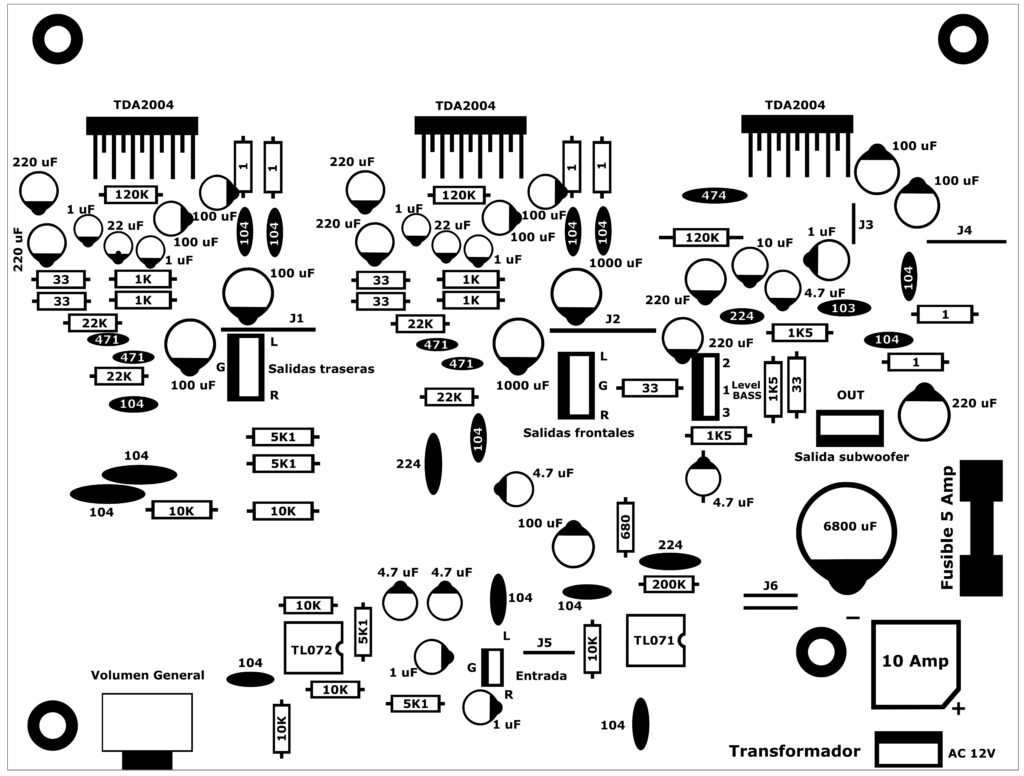

LAYOUT DA MÁSCARA DE COMPONENTES.

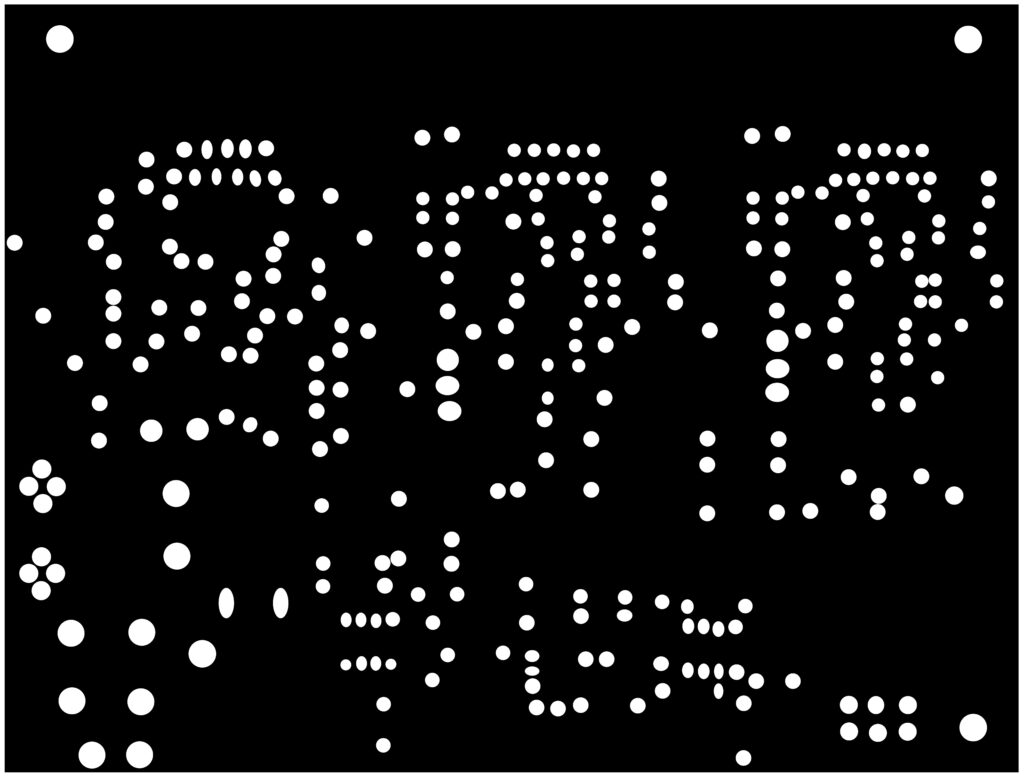

MÁSCARA DE SOLDA.

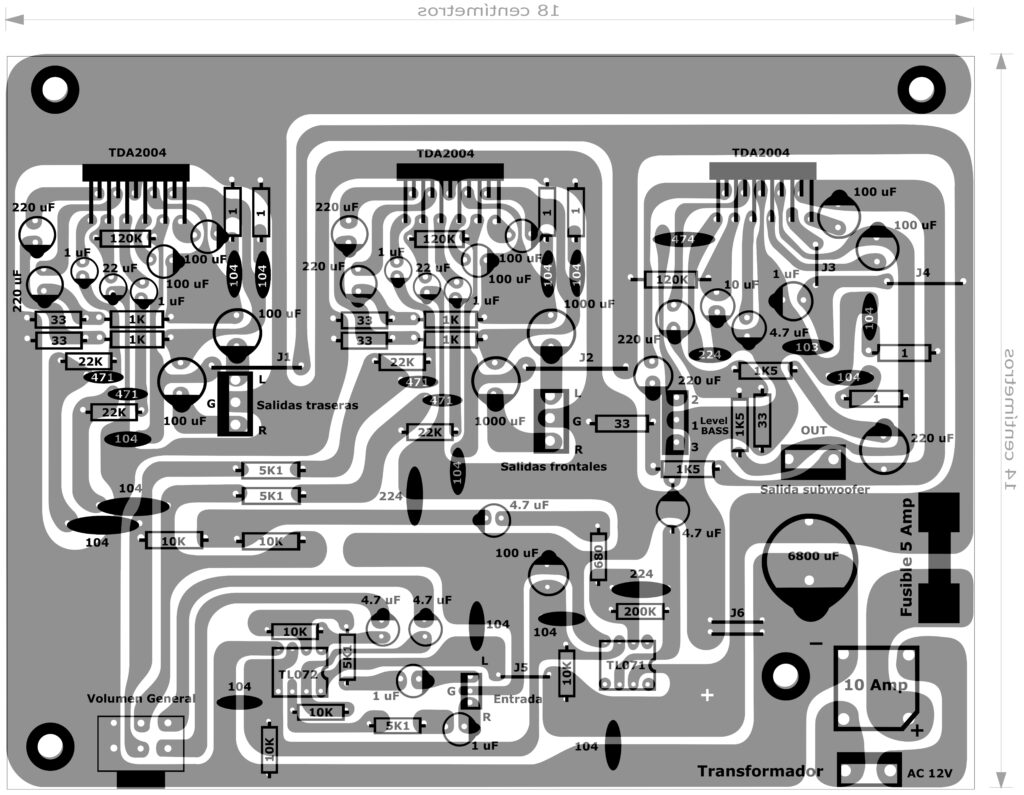

POSIÇÃO DOS COMPONENTES.

LIGAÇÕES DO PROJETO.

BAIXE AQUI OS ARQUIVOS DA PLACA DE CIRCUITO PARA CONFECÇÃO.

https://drive.google.com/file/d/1PtZqwinlRj9TdAP5SuEak-g0K0lyfcwb/view?usp=sharing

LISTA DE COMPONENTES

Circuitos Integrados
3 TDA2004 ou TDA2005
1 Tl072
1TL071
Capacitores
2 C 1000uF / 16v
9 C 100uF / 16v
7 C 220uF / 16v
1 C 10uF / 16v
7 C 1uF / 16v
2 C 22uF / 16v
5 C 4,7 uF / 16 V
11 C 100nF (104 poliéster)
2 C 100nF (104 cerâmica)
1 C 0,01uF (103 poliéster)
1 C 0,47uF (474 ​​poliéster)
3 C 0,22uF (poliéster 224)
4 C 470pF (471 cerâmica)
1 C 4700uF ou 6800uF / 25v
Resistores de 1/4W
6 R 1 Ohm a 1/2W (dourado preto marrom)
3 R 120K (marrom, vermelho, amarelo)
1 R 680 Ohms (azul, cinza, marrom)
4 R 1K (marrom, preto, vermelho)
4 R 22K (vermelho, vermelho, laranja)
6 R 10K (marrom, preto, laranja)
4 R 5K1 (verde, marrom, vermelho)
6 R 33 Ohms (laranja, laranja, preto)
3 R 1,5K (marrom, verde, vermelho)
1 R 200 K (vermelho, preto, amarelo)
Diversos
1 ponte de diodo de 10 amperes
2 soquetes para circuitos integrados de 8 pinos
1 conector molex de 3 pinos e 2,54 mm
4 conectores molex de 3 pinos de 3,6 mm
1 transformador de 12 V e 8 Amperes
1 porta-fusível e fusível de 5 A
1 x potenciômetro duplo de 10K
1 único potenciômetro de 10K
2 conectores de defletor de pressão dupla
1 conector para defletor de pressão único
1 conector RCA fêmea duplo
Cabo de alto-falante
Cabo blindado estéreo duplex.
1 Dissipador de calor de alumínio com 22 cm de comprimento
5 cm de altura por 3 cm de profundidade.
(Isto é aproximado)
3 parafusos 1/8 com porca e arruela
