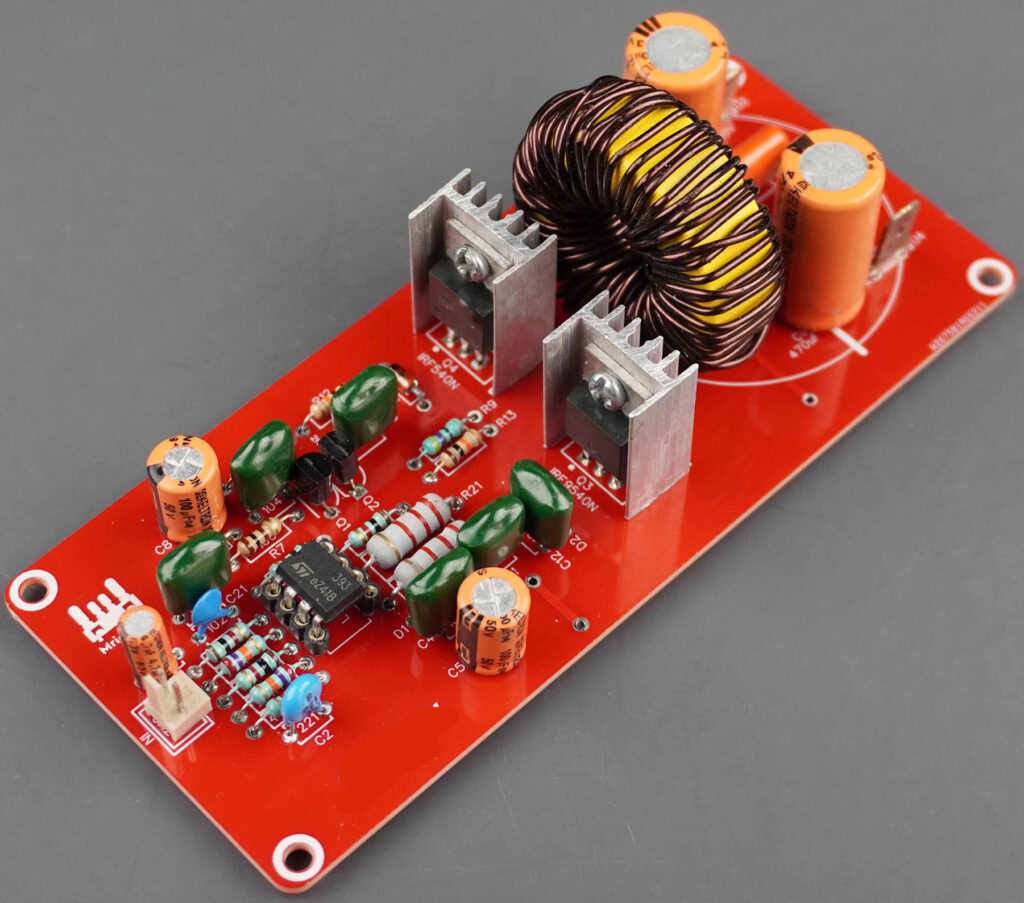

AMPLIFICADOR CLASSE D 200 WATTS.

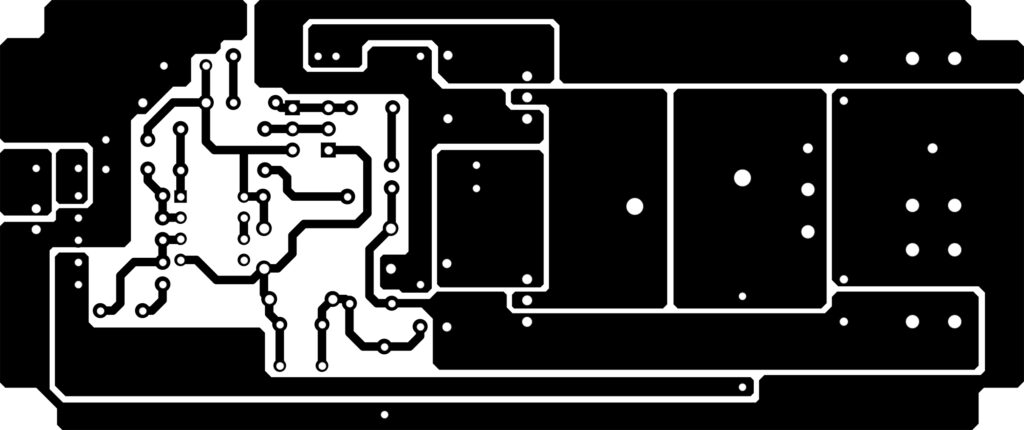

Layout da placa de circuito impresso

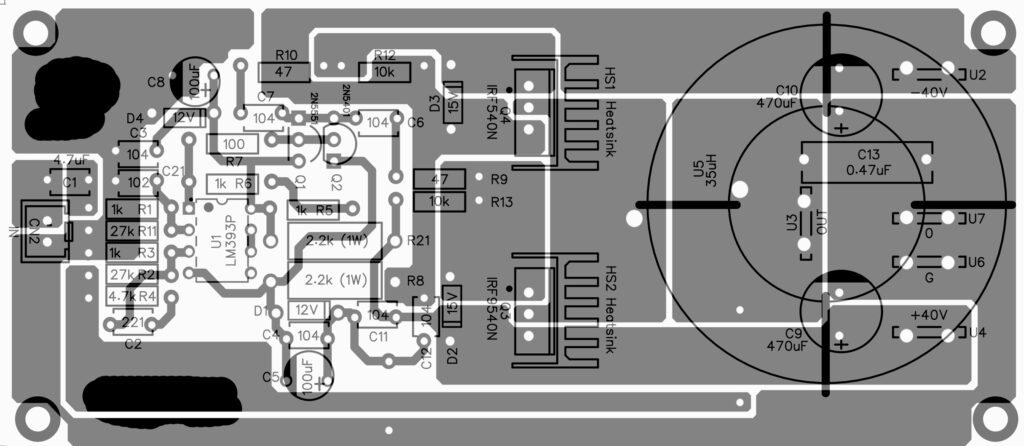

Localização dos componentes na placa de circuito impresso.

Método de teste após a conclusão deste

Teste de luz em série: – Depois de concluir esta placa, não se esqueça de fazer o teste de luz em série. Quando você estiver neste amplificador via luz em série, ele brilhará por algum tempo (1 – 2 seg). Em seguida, a luz da série será totalmente desligada. Se a luz da série for totalmente desligada, verifique as tensões.

Verifique as tensões: – Verifique a saída do alto-falante e a tensão de entrada de áudio. Aqui você não obtém tensões de 0,00V. Se você obtiver as mesmas tensões, conecte o préamplifier à entrada e conecte o alto-falante à saída.Fonte de alimentação:- Transformador recomendado 30-0-30V a 35-0-35V 5A.

Componentes do amplificador de áudio estão na imagem do layout de legenda.

PARA BAIXAR OS ARQUIVOS EM PDF
