AMPLIFICADOR DE 180 WATTS COM ENTRADA PARA MICROFONE E EQUALIZADOR.

Este tutorial tem como objetivo ensinar de forma simples, clara e prática como devemos construir um amplificador de áudio com sua respectiva caixa ou gabinete. Ideal para quem é empreendedor e determinado a melhorar suas vidas.
Nesta nova geração de amplificadores de som, foi projetada uma placa de circuito impresso (PCB), unindo um amplificador estéreo com dois TDA7294 ao microfone e um pré-amplificador de linha com controle de tom de três bandas, projetado por Tupolev, da forosdeelectronica.com. O resultado foi um sistema de som com excelente desempenho e grande utilidade para jukeboxes de vídeo com karaokê.

O pré-amplificador
Impressora incluídaO pré-amplificador com entrada de microfone e linha mista possui 7 potenciômetros com as seguintes funções: Da esquerda para a direita, o primeiro potenciômetro é o volume total. O próximo é o balanço ou panorâmica; Muito útil no caso de exigir que o som seja distribuído com diferentes níveis de volume. Em seguida, vem o controle de alta frequência. Depois, o controle de frequência média e o potenciômetro de baixa frequência. Com esses potenciômetros, você pode equalizar o som ao seu gosto. Por fim, há o controle de volume da entrada de linha (neste caso, o sinal do computador) e, por fim, o controle de volume do microfone.

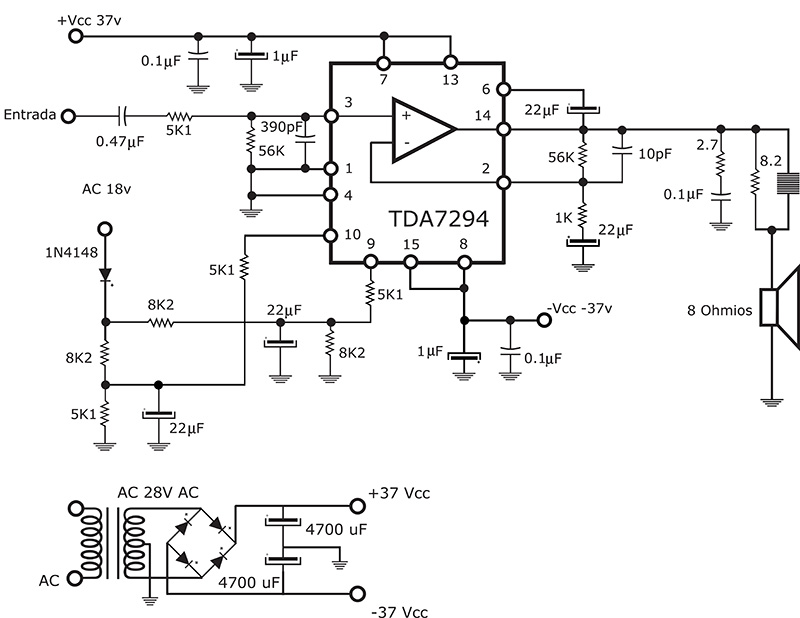

ESQUEMA ELETRÔNICO

IMAGEM DA POSIÇÃO DOS COMPONENTES
