AMPLIFICADOR ESTÉREO DE 180 WATTS COM ENTRADA PARA MICROFONE E COM EQUALIZADOR.

Este tutorial tem como objetivo ensinar de forma simples, clara e prática como devemos construir um amplificador de áudio com sua respectiva caixa ou gabinete. Ideal para quem é empreendedor e determinado a melhorar suas vidas.

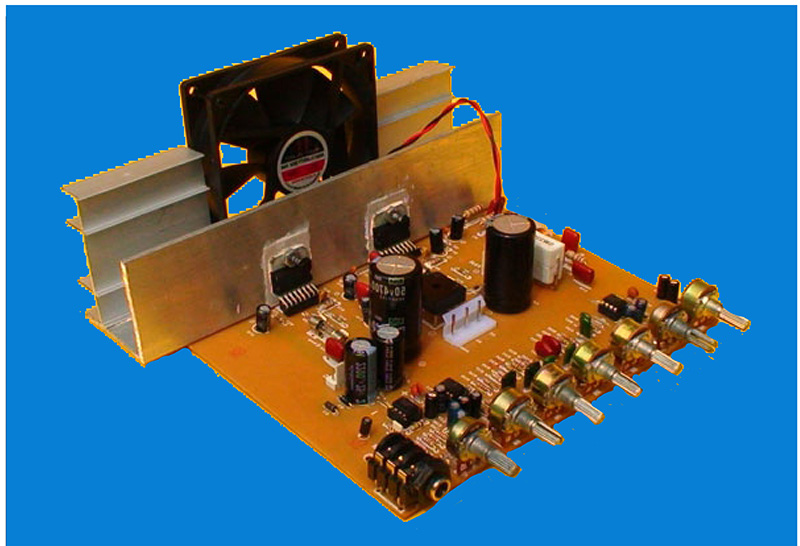

Nesta nova geração de amplificadores de som, foi projetada uma placa de circuito impresso (PCB), unindo um amplificador estéreo com dois TDA7294 ao microfone e um pré-amplificador de linha com controle de tom de três bandas, projetado por Tupolev, da forosdeelectronica.com. O resultado foi um sistema de som com excelente desempenho e grande utilidade para jukeboxes de vídeo com karaokê.

O pré-amplificador
Impressora incluídaO pré-amplificador com entrada de microfone e linha mista possui 7 potenciômetros com as seguintes funções: Da esquerda para a direita, o primeiro potenciômetro é o volume total. O próximo é o balanço ou panorâmica; Muito útil no caso de exigir que o som seja distribuído com diferentes níveis de volume. Em seguida, vem o controle de alta frequência. Depois, o controle de frequência média e o potenciômetro de baixa frequência. Com esses potenciômetros, você pode equalizar o som ao seu gosto. Por fim, há o controle de volume da entrada de linha (neste caso, o sinal do computador) e, por fim, o controle de volume do microfone.

ESQUEMA ELETRÔNICO

IMAGEM DAS POSIÇÕES DO COMPONENTES

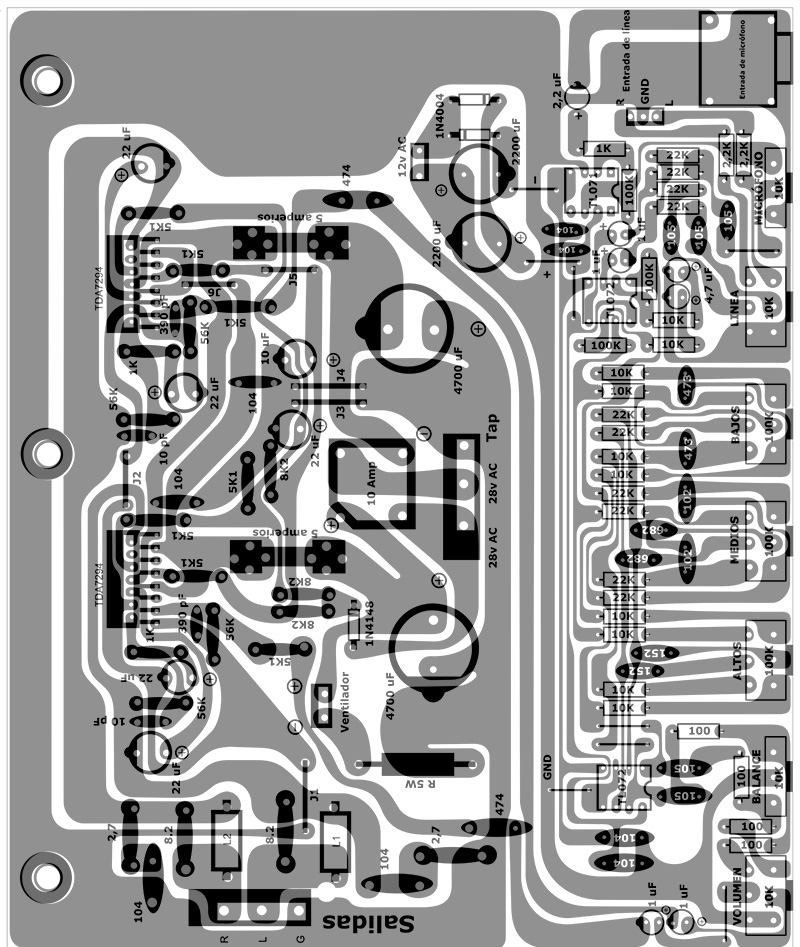

Abaixo temos a imagem onde temos as posições dos componentes na placa de circuito impresso.

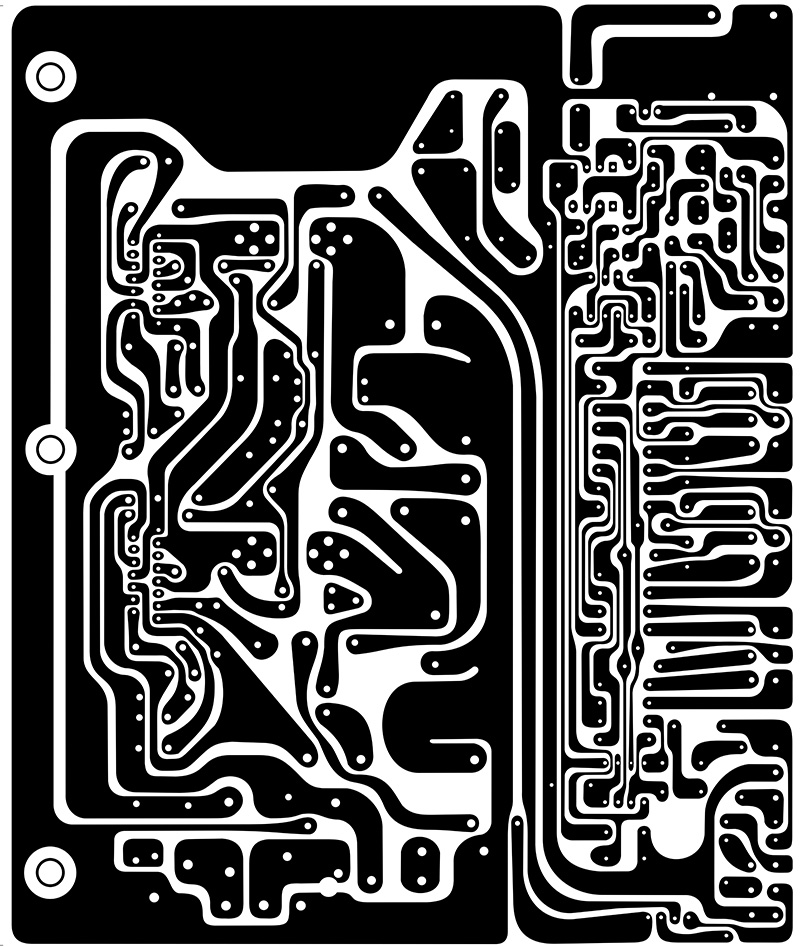

IMAGEM DO LAYOUT DA PLACA DE CIRCUITO IMPRESSO.

Esta placa de circuito impresso tem os tamanhos de 19 cm de largura e 16 de de comprimento.

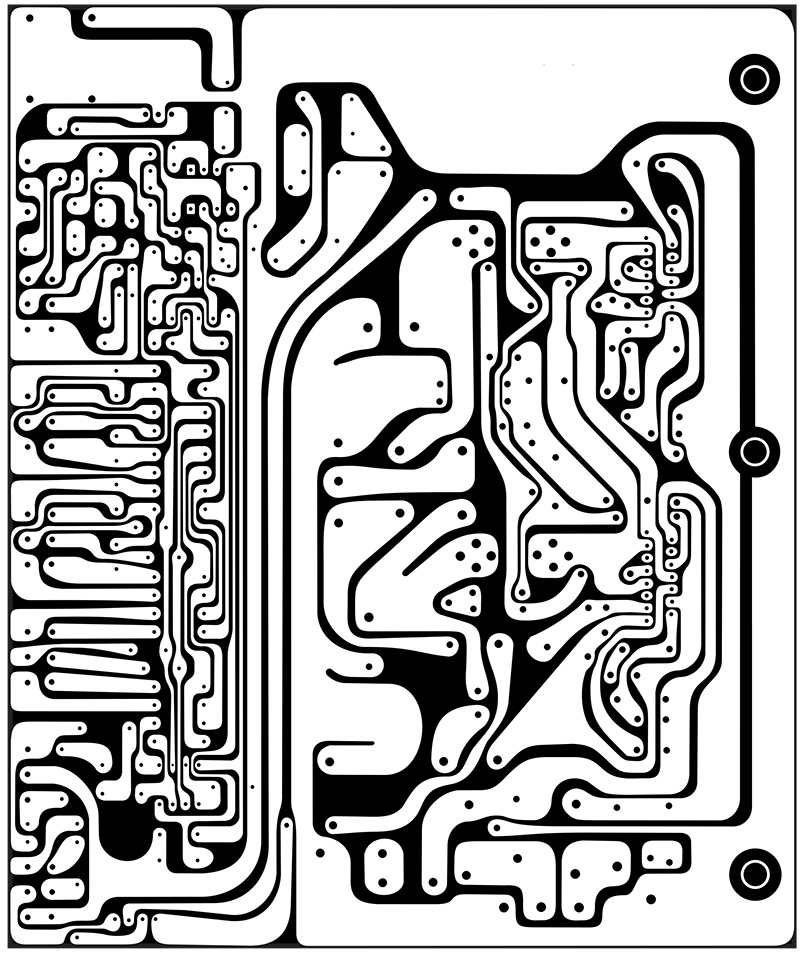

IMAGEM ABAIXO ESTA A DA PLACA NO MODO NEGATIVO.

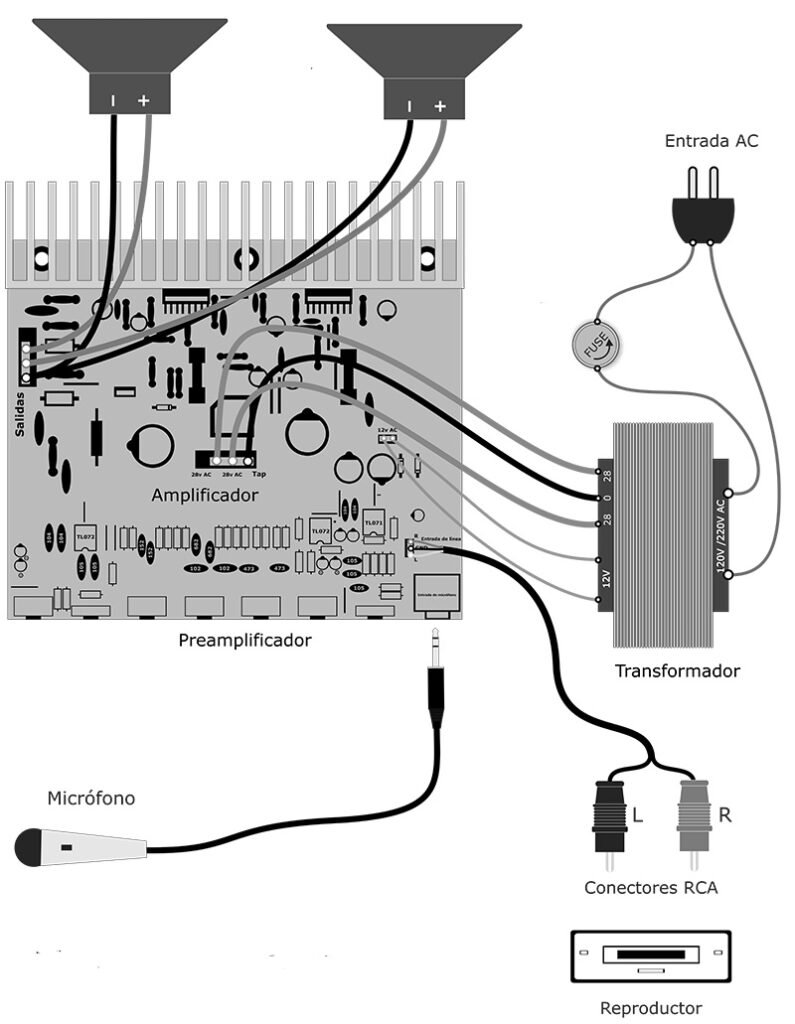

LIGAÇÕES DA PLACA DO AMPLIFICADOR.

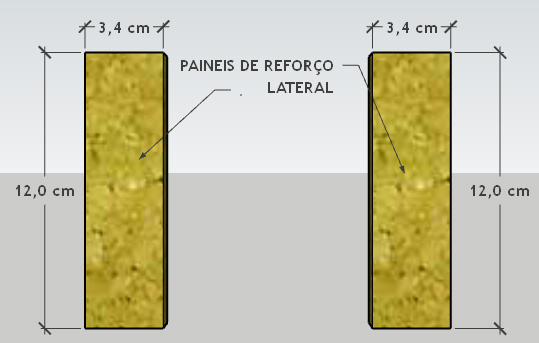

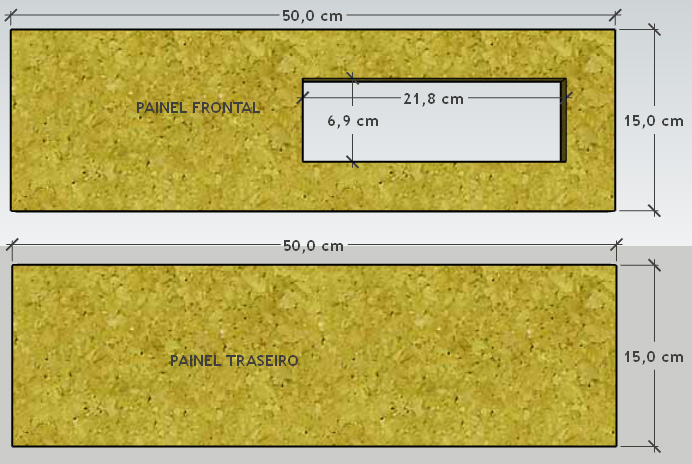

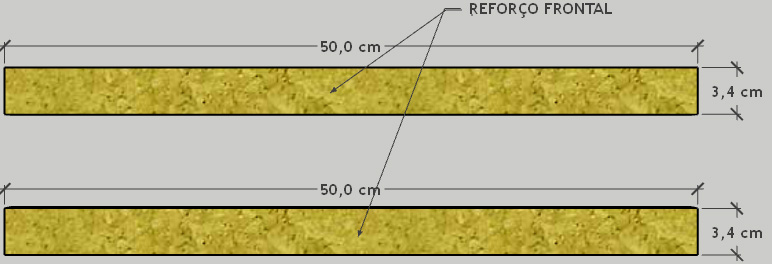

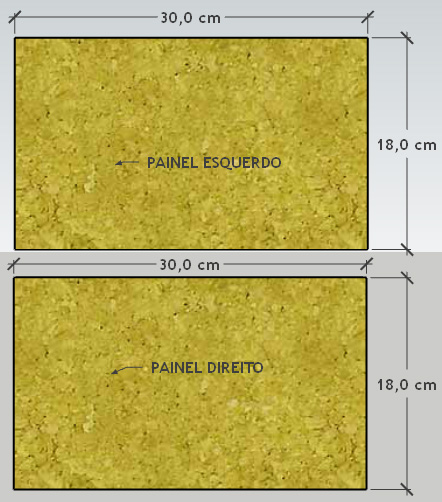

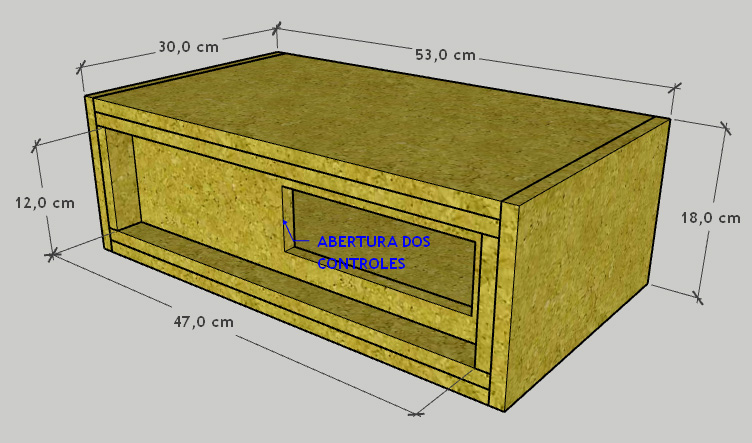

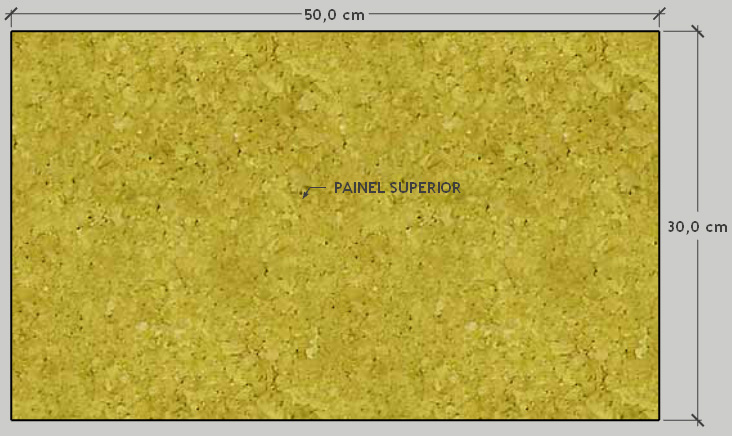

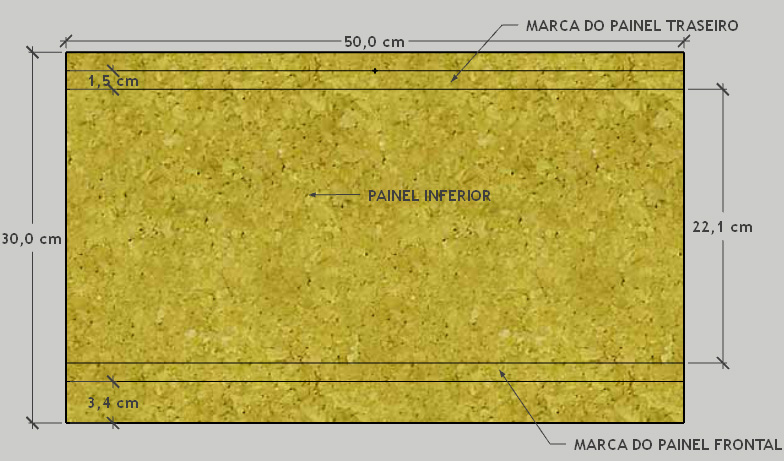

IMAGENS DAS PARTES DO GABINETE PARA ACOMODAR ESTE AMPLIFICADOR COM AS COTAS PARA CORTE.

Este gabinete pode ser feito com MDF de 15mm, compensado 15 mm, ou como desejar, muito fácil de montar este gabinete e está no padrão das 19 polegadas.

O video deste gabinete está no link abaixo: https://youtu.be/hF5pS3SRPZw

LISTA DE COMPONENTES:

Lista de materias de componentes do amplificador.
Integrados
2 TDA 7294
2 TL 072
1 TL 071
Resistências de 1/4W
4 Resistencias 56K (verde, azul, laranja)
3 Resistencias 8K2 (cinza, vermelho, vermelho)
7 Resistencias 5K1 (verde, marro,vermelho)
2 Resistencias 8.2 Ohms 1W (cinza, vermelho, dourado)
2 Resistencias 2.7 Ohms 1W (vermelho, morado dourado)
2 Resistencias 2.2K (vermelho, vermelho, vermelho)
3 Resistencias 1K (marron, preto, vermelho)
10 Resistencias 10K (marron, negro naranja)
10 Resistencias 22K (vermelho, vermelho, laranja)
4 Resistencias 100 ohmios (marron, preto, marron)
3 Resistencias 100K (marron, preto, amarelo)
Condensadores
2 Condensadores 4700 uF / 50v
6 Condensadores 22 uF / 50v
2 Condensadores 10 uF / 50v
2 Condensadores 0.1 uF / 250v poliéster
6 Condensadores 0.1 uF / 100v poliéster
2 Condensadores 0.47 uF / 100v poliéster
2 Condensadores 10 pF / cerámicos
2 Condensadores 390 pF / cerámicos
5 condensadores de 1uF No polar (105) (pode ser de poliéster o electrolítico)
4 condensadores de 1uF 50V
2 condensadores de 4.7uF 50V
2 condensadores de 6.8 nF (682)
2 condensadores de 1.5 nF (152)
2 condensadores de 47 nF (473)
2 condensadores de 1 nF (102)
4 condensadores de 0.1 uF (104)
2 condensadores 2200 uF
Varios
3 potenciómetros duplo 100 K
2 potenciómetros duplo 10 K
2 potenciómetros 10 K simples
1 jack monofónico o estereo para impreso
3 bases para integrados de 8 pinos
1 puente de diodos de 10 Amperes
1 Diodo 1N4148
2 Diodos 1N4004
2 porta fusives para impresso e fusivel de 6 amp
1 conector MOLEX de 3 pinos de 2.54mm
2 conectores MOLEC de 6 pines de 3.6 mm
1 conector MOLEX de 2 pines de 2.54 mm
1 transformador de 28x28v a 5 Amperes com
saida adicional de 9 a 12 voltes, 300 mA.
2 isolantess de mica quadrados.
1 disipador de 20 cms de largo aproximadamente
por 6 cms de alto e 3 de profundidade.
2 bobinas de 10 espiras com núcleo de ar
de 3/8 de pulgada y alambre de cobre calibre18
según la tabla AWG.
1 base de 16 pines
1 base de 14 pines
A resistencia dO ventilador de 12v se calcula:
(25V / miliamperios del ventilador) = x Ohmios.

BAIXE OS ARQUIVOS EM PDF NA IMAGEM ABAIXO:
