CIRCUITO DO AMPLIFICADOR STK442-090

Como regra, o número de transistores no microcircuito é várias, ou até dezenas de vezes, maior do que em um amplificador conven
cional “em massa”. De forma simples, podemos dizer o seguinte: se você desmontar o microconjunto, seus elementos componentes ficarão claramente visíveis: transistores, resistores SMD e assim por diante.
Engenheiros japoneses da SANYO ( agora subsidiária da Panasonic ) desenvolveram a série STK GIS.

A Microassemblies conquistou imediatamente a reputação de amplificadores de alta fidelidade. A Technics expressou sua confiança na qualidade desses GISs em seus lendários amplificadores.
Os microconjuntos SANYO no varejo são bastante caros e há uma chance de encontrar uma falsificação. Portanto, você deve comprar de fornecedores sérios e confiáveis que não arrisquem sua reputação.
Não farei propaganda, mas escreverei como distinguir entre o original e o falso. Existem fóruns especializados para isso – use a busca. E nos concentraremos em questões
técnicas.

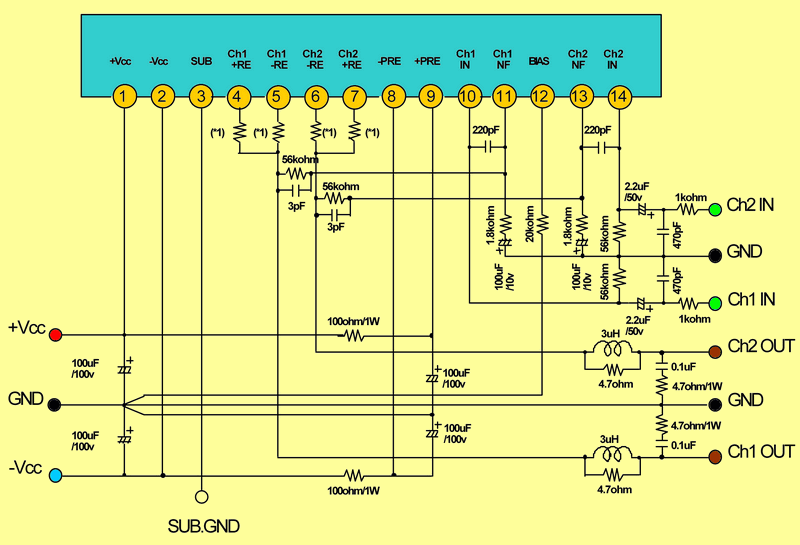

Diagrama esquemático do amplificador STK442-090

STK442-090 é um UMZCH de canal duplo operando em modo de ganho AB. Decorado em um encapsulamento de 14 pinos.
Tabela de valores máximos. Ta = 25 graus
Deixe-me fazer alguns comentários sobre esse esquema.

1. Os capacitores de filtro no circuito de alimentação (no circuito de 100 uF / 100 V) são melhor alimentados com uma capacidade maior da série LowESR. Usamos 1000 uF /
   50 V.
2. Resistores marcados (* 1): SQP de 5 watts, nominal 0,22 Ohm – 0,33 Ohm.
3. Os capacitores no feedback (no circuito de 100 uF / 10 V) também devem ser da série LowESR e da mais alta qualidade. Seria interessante desviá-los adicionalmente com
   um capacitor de filme de 0,1 uF. Isso deve melhorar o som em altas frequências.
4. Não recomendamos fortemente o uso de capacitores de isolamento eletrolítico (no circuito de 2,2 uF / 50 V). Os de filme se comportam muito melhor. Usamos um filme me
   tálico de tereftalato de polietileno CL20 (análogo ao K73-11), com capacidade de 2,2 uF.
5. O indutor de saída (no circuito de 3uH) é enrolado em um resistor de 2 watts e 4,7 Ohm (que no circuito de 4,7 Ohm) em uma fileira com um fio de pelo menos D = 0,8 mm.
6. O fabricante fornece dados de alimentação apenas para uma carga de 6 Ohms. Preenchemos esta lacuna:

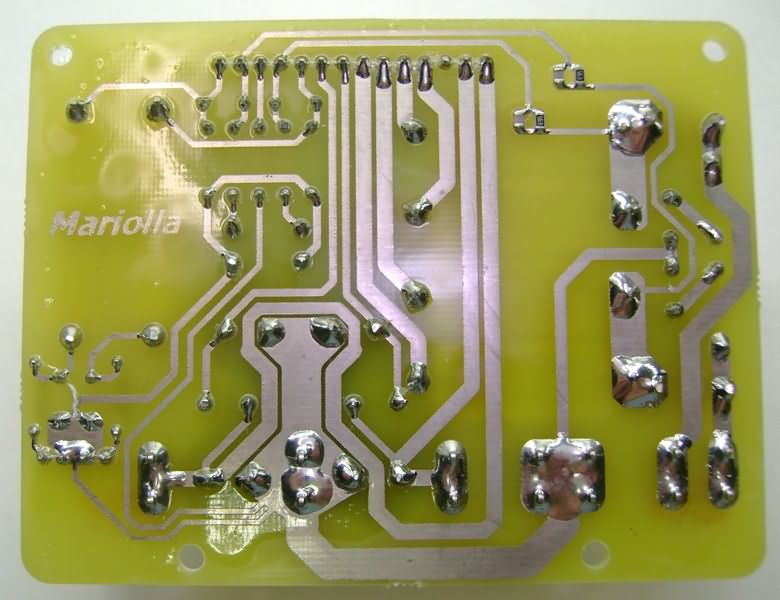

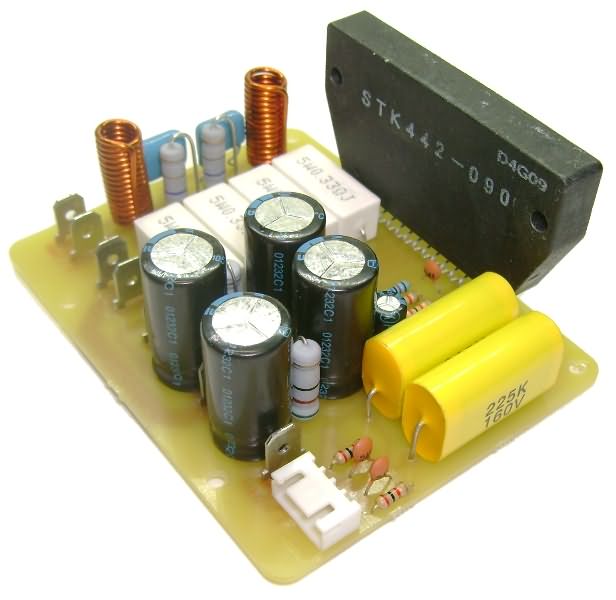

   .A placa foi projetada para a instalação de contatos de potência DJ610-6.3 (TA-M). A parte de sinal utiliza o conector H-04 com passo de 2,54 mm, mas você pode usar o PLS
   xx com o passo apropriado. A bobina de saída é sem moldura, enrolada com um fio de 1,0 mm de diâmetro em uma moldura de 6 mm e possui 15 espiras. Neste caso, um re
   sistor de 4,7 ohms, que deveria ser conectado em paralelo com o indutor, está ausente na placa.
