EQUALIZADOR ESTÉREO DE 5 BANDAS

O que é um equalizador?
O equalizador é um processador de som que permite dividir o sinal de áudio original e modificar seu nível de volume de forma independente.

Cada porção do sinal é chamada de Banda. Cada faixa é responsável por aumentar o volume de uma determinada faixa de frequência. O espectro audivel humano varia de 20Hz a 20kHz. Esse EQ possui 5 filtros passa-banda, compostos por capacitores e potenciômetros que filtram a faixa de frequência desejada. Os picos de faixa afetados por esse EQ são:
Baixo (100Hz), Médio Baixo (330Hz), Médio (1kHz), Médio Alto (3,3kHz) e Agudo (10kHz).

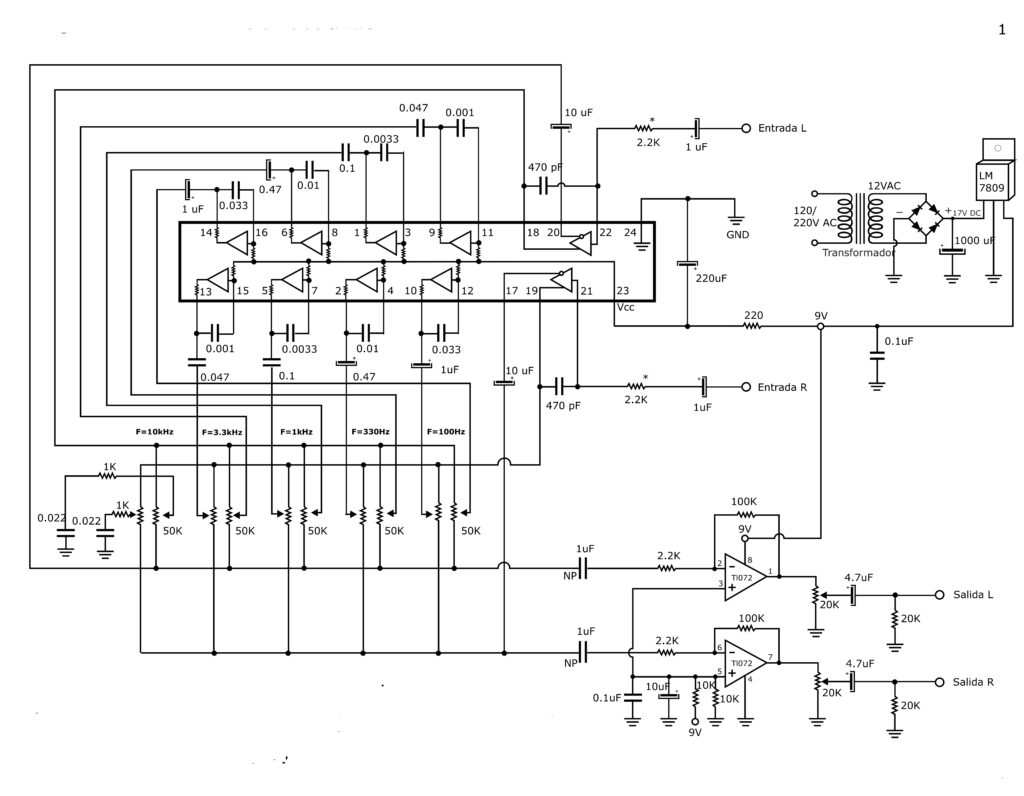

ESQUEMA ELETRÔNICO

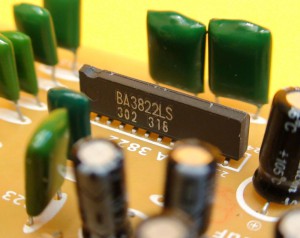

NA IMAGEM ABAIXO O INTEGRADO BA3822LS

O circuito integrado BA3822LS é um equalizador gráfico estéreo com cinco pontos de controle de frequência.
O BA3822LS possui dois canais internos, cada um com cinco frequências centrais, que podem ser ajustados independentemente usando capacitores externos.
Esse circuito integrado pode ser alimentado com uma tensão que varia de 3,5 volts a 14 volts DC. Possui 24 pinos no pacote SOIC ou SZIP. Isso o torna uma escolha ideal para sistemas de som domésticos, para seus videocassetes ou para uso como equalizador no carro.
O BA3822LS possui 10 amplificadores operacionais internos. Isso facilita a montagem do circuito, reduzindo espaço e a um custo muito acessível.

LAYOUT DA PLACA DE CIRCUITO IMPRESSO

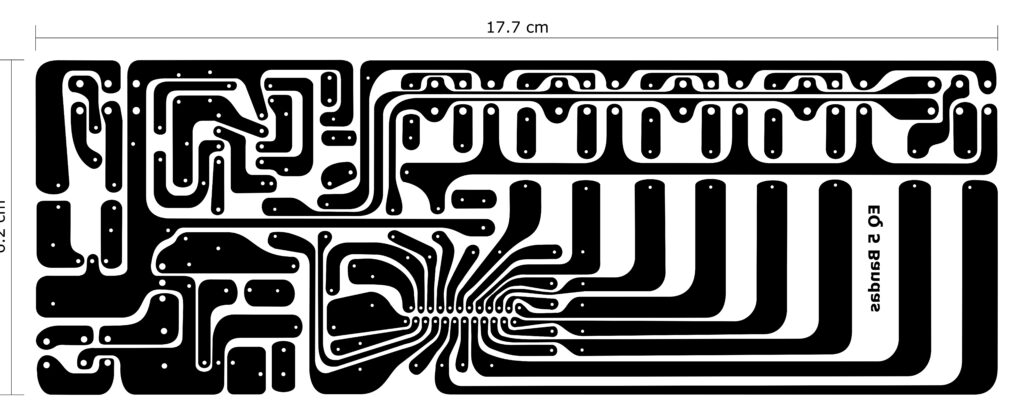

IMAGEM POSITIVA

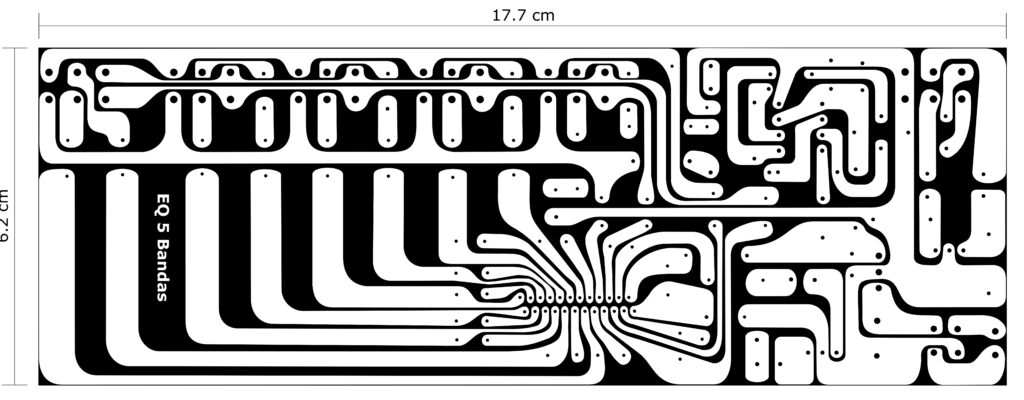

IMAGEM NEGATIVA

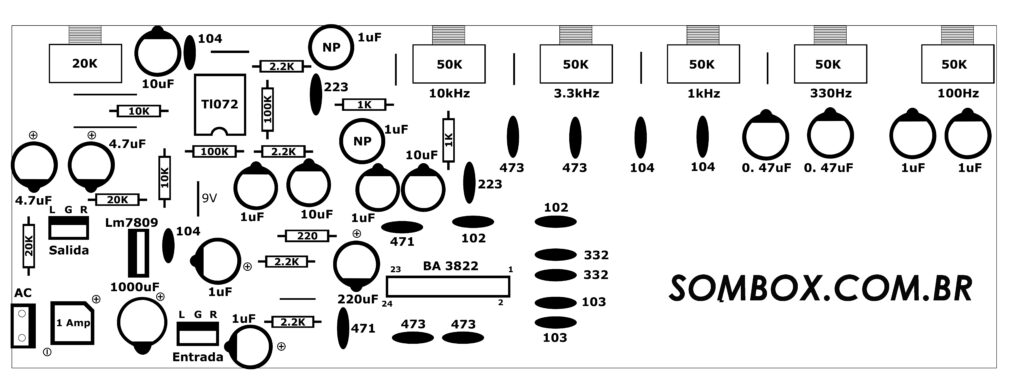

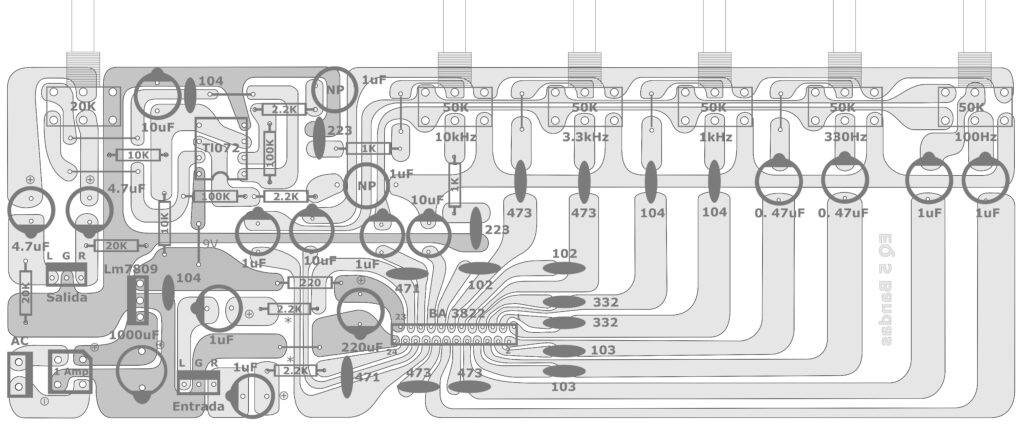

POSIÇÃO DOS COMPONENTES

MÁSCARA DE LEGENDAS

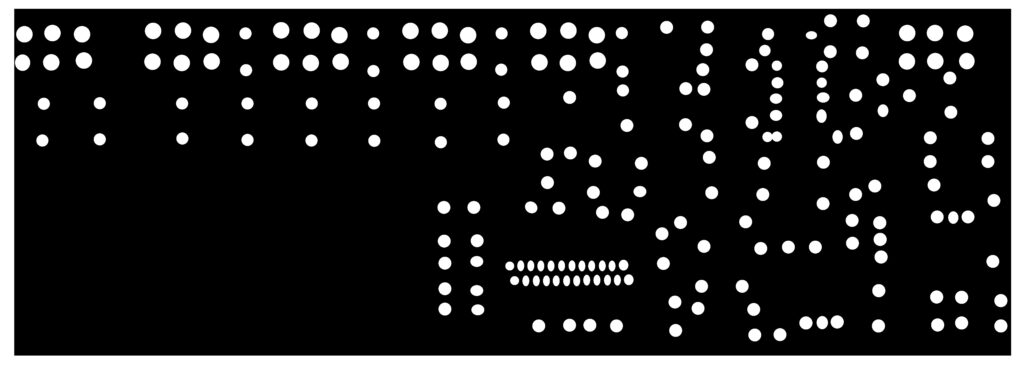

MÁSCARA DE SOLDA

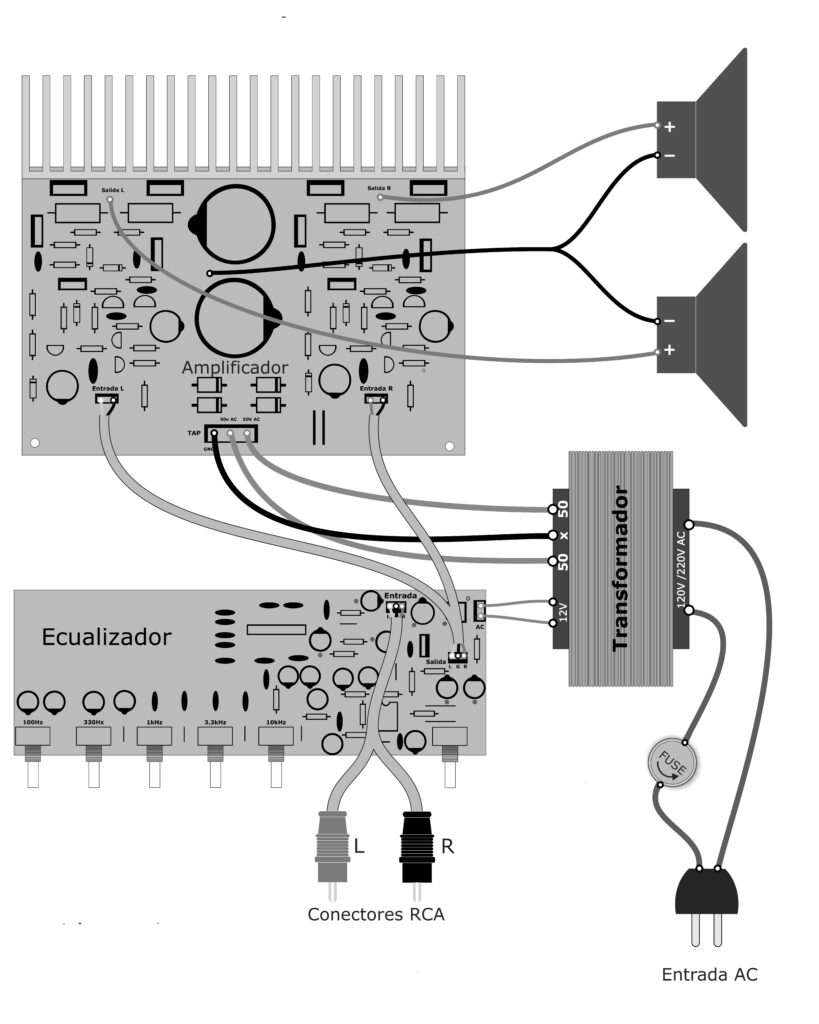

DIAGRAMA DE LIGAÇÕES

LISTA DE COMPONENTES

Circuitos integrados
1 TL072
1 BA3822
Resistencias de 1/4W
4 Resistencias de 2.2K (roxo, roxo, roxo)
2 Resistencias de 20K (roxo, preto, laranja)
2 Resistencias de 10K (café, preto, laranja)
2 Resistencias de 100K (café, preto, amarelo)
2 Resistencias de 1K (café, preto, rxjo)
1 Resistencia de 220 ohmios (rxjo, rxjo, marron)
Condensadores
Capacitor de 16 volts ou mais
2 Capacitores de 4.7 uF
1 Capacitores de 1000 uF
1 Capacitores de 220 uF
3 Capacitores de 10 uF
6 Capacitores de 1 uF
2 Capacitores de 0.47 uF electrolíticos
2 Capacitores de 1 uF No polares
2 Capacitores de 0.1 uF (104) cerámicos
2 Capacitores de 0.1 uF (104) poliéster
4 Capacitores de 0.047 uF (473) poliéster
2 Capacitores de 470 pF (471) cerámicos
2 Capacitores de 0.022 uF (223) poliéster
2 Capacitores de 0.0033 uF (332) poliéster
2 Capacitores de 0.001 uF (102) poliéster
2 Capacitores de 0.01 uF (103) poliéster
Varios
5 Potenciómetros de 50K duplo
1 Potenciometro de 20K duplo
3 conectores de 3 pinos pequenos (GP)
1 ponte d diodos de 1 amper o 1.5 amperes
1 regulador 7809
1 base para integrado de 8 pinos
1 transformador de 12 volts a 200 miliamperios como mínimo.
