MONTE AMPLIFICADRO ESTEREO DE 180 WATTS COM ENTRADA DE MICROFONE E EQUALIZADOR. #montagem amplificador #equalizador “180Watts

Este tutorial tem como objetivo ensinar, de forma simples, clara e prática, como construir um amplificador de áudio com sua respectiva caixa ou gabinete. Ideal para pessoas empreendedoras determinadas a tornar suas vidas melhores. Nesta nova geração de amplificadores de som.

O pré-amplificador com microfone e entrada de linha mista possui 7 potenciômetros com as seguintes funções: da esquerda para a direita, o primeiro potenciômetro é o volume principal. O próximo é o potenciômetro de balanço ou panning; muito útil se o som precisar ser distribuído em diferentes níveis de volume. Em seguida, vem o controle de alta frequência, depois o controle de média frequência e o potenciômetro para o controle de baixa frequência. Esses potenciômetros podem ser usados para equalizar o som ao seu gosto. Por fim, há o controle de volume da entrada de linha (neste caso, o sinal do computador) e, por fim, o controle de volume do microfone.

Embora a folha de dados do circuito integrado TDA7294 afirme que ele fornece 100 watts, a tensão real que ele suporta permite apenas cerca de 90 watts. Isso não diminui a potência de saída, já que para o ouvido humano perceber a diferença de potência entre um amplificador e outro, é necessária uma diferença de pelo menos 30%. Neste caso, é de apenas 10%. Se precisar de mais potência, você pode substituir o TDA7294 pelo TDA7293 .
Para trocar facilmente os circuitos integrados durante a manutenção, pegamos dois soquetes de circuito integrado: um de 14 pinos e outro de 16 pinos. Nós os dividimos ao meio no sentido do comprimento; para usar metade de um soquete de 14 pinos (7 pinos) para os terminais frontais do circuito integrado e metade de um soquete de 16 pinos (8 pinos) para os terminais traseiros. Observe os soquetes instalados.

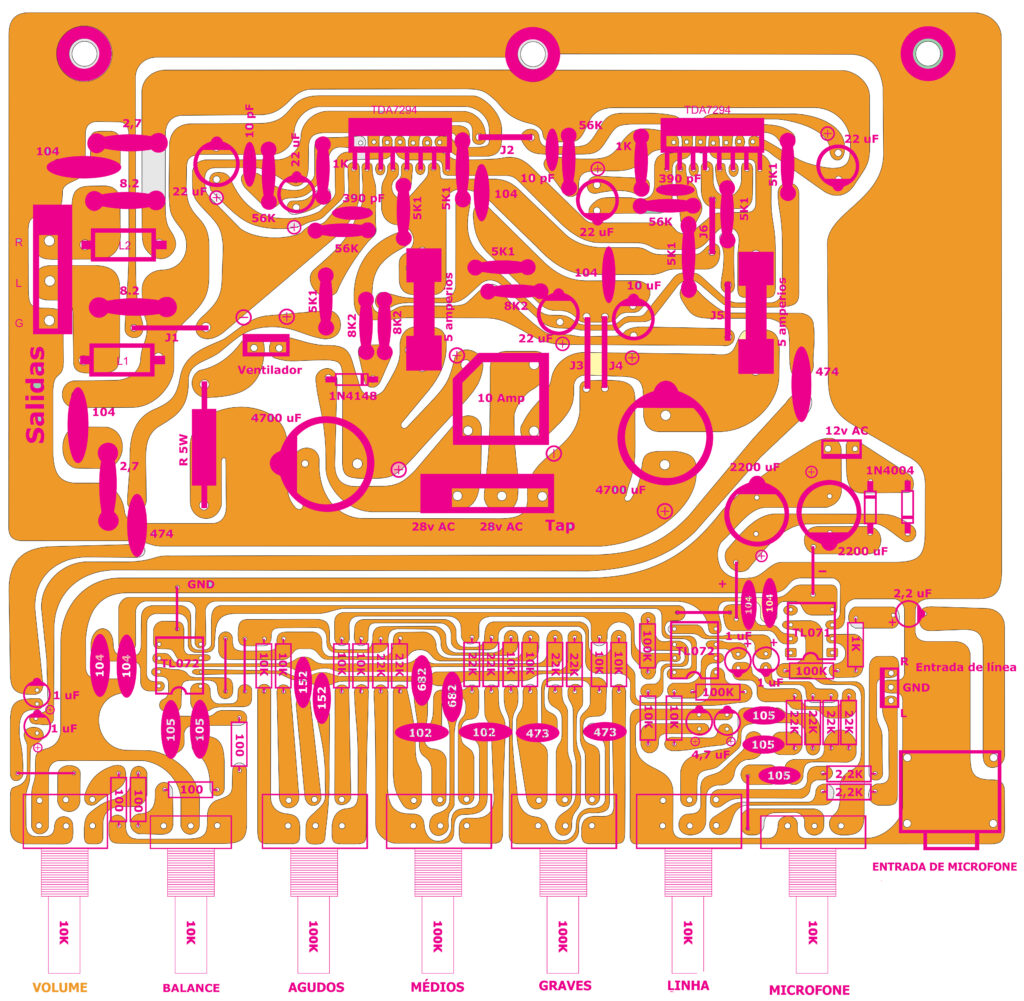

AMPLIFICADOR COM PLACA E COMPONENTES.

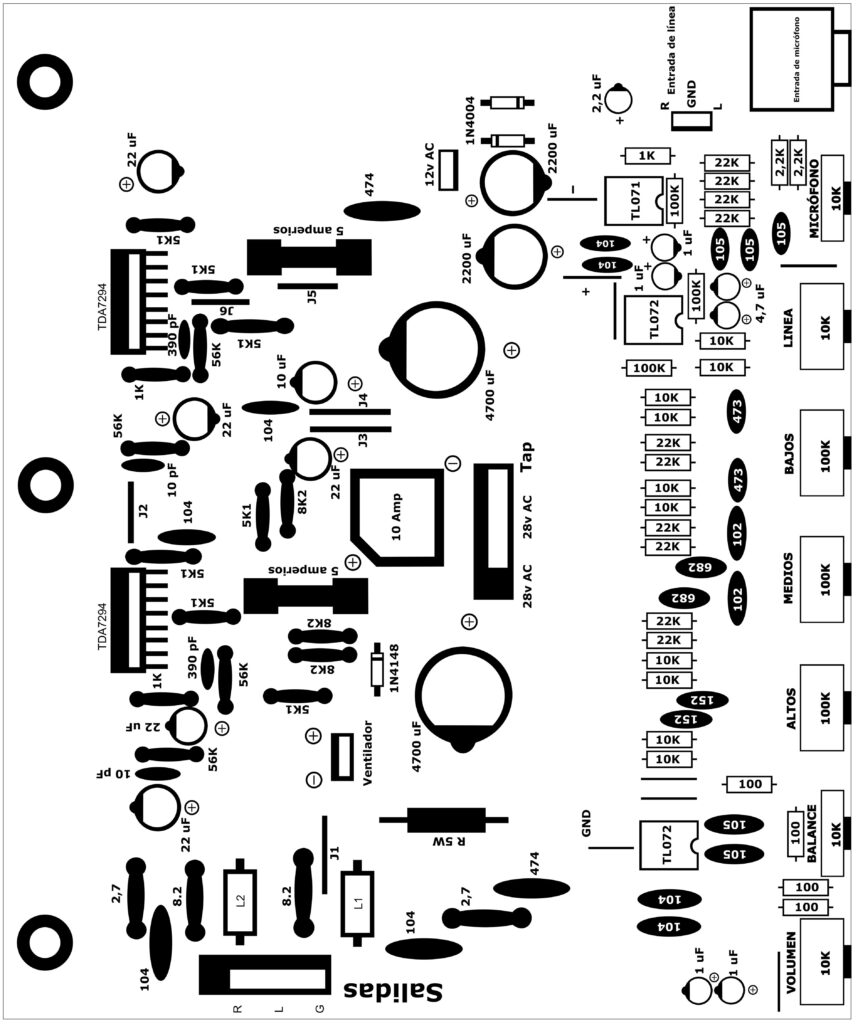

MASCARA DE COMPONENTES.

LAYOUTE DA PLACA DE CIRCUITO IMPRESSO.

LINK PARA BAIXAR OS ARQUIVOS EM PDF DA MONTAGEM.

Lista de materias
Integrados
2 TDA 7294
2 TL 072
1 TL 071

Resistencias de 1/4W

4 Resistencias 56K (verde, azul, laranja)
3 Resistencias 8K2 (cinza, vermelho, vermelho)
7 Resistencias 5K1 (verde, marrom,vermelho)
2 Resistencias 8.2 Ohmios 1W (cinza, vermelho, dorado)
2 Resistencias 2.7 Ohmios 1W (vermelho, violeta, dorado)
2 Resistencias 2.2K (vermelho, vermelho, vermelho)
3 Resistencias 1K (marrom, preto, vermelho)
10 Resistencias 10K (marrom, preto, laranja)
10 Resistencias 22K (vermelho, vermelho, laranja)
4 Resistencias 100 ohmios (marrom, preto, vermelho)
3 Resistencias 100K (marrom, preto, amarelo)
Condensadores
2 Condensadores 4700 uF / 50v
6 Condensadores 22 uF / 50v
2 Condensadores 10 uF / 50v
2 Condensadores 0.1 uF / 250v poliéster
6 Condensadores 0.1 uF / 100v poliéster
2 Condensadores 0.47 uF / 100v poliéster
2 Condensadores 10 pF / cerámicos
2 Condensadores 390 pF / cerámicos
5 condensadores de 1uF No polar (105) (pode ser de poliéster ou electrolítico)
4 condensadores de 1uF 50V
2 condensadores de 4.7uF 50V
2 condensadores de 6.8 nF (682)
2 condensadores de 1.5 nF (152)
2 condensadores de 47 nF (473)
2 condensadores de 1 nF (102)
4 condensadores de 0.1 uF (104)
2 condensadores 2200 uF
Varios
3 potenciómetros duplo 100 K
2 potenciómetros duplo 10 K
2 potenciómetros 10 K simples
1 jack monofónico o estereo para impreso
3 soquete para integrados de 8 terminais
1 ponte de diodos de 10 Amperes
1 Diodo 1N4148
2 Diodos 1N4004
2 porta fusiveis para impresso e fusivel de 6 amp
1 conector MOLEX de 3 pinos de 2.54mm
2 conectores MOLEC de 6 pinos de 3.6 mm
1 conector MOLEX de 2 pinos de 2.54 mm
1 transformador de 28x28v a 5 Amperes com
devendo adicional de 9 a 12 voltios, 300 mA.
2 isolantes de mica cuadrados.
1 disipador de 20 cms de largo aproximadamente
por 6 cms de alto y 3 de profundidade.
2 bobinas de 10 espiras com núcleo de ar
de 3/8 de polegadas e fio de cobre calibre18
segundo a tabela AWG.
1 base de 16 pinos
1 base de 14 pinos
A resistencia de ventilador de 12v se calcula:
(25V / miliamperios de ventilador) = x Ohms.
