PROJETO DE CAIXA COM 4 X 10 POLEGADAS PARA MÉDIOS GRAVES.

adminsombox | Fevereiro 20, 2026 | Caixas de som, Projetos | Sem comentários

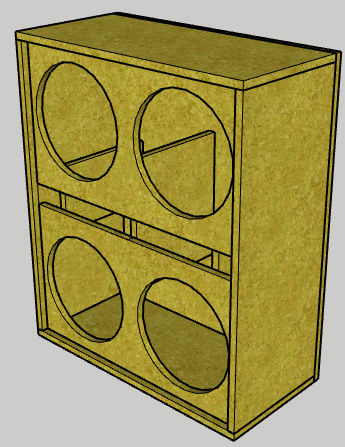

Esta caixa acústica full-range 4 x 10″ é ideal para sistemas de som em clubes e festas… Muita potência em uma caixa pequena!
É surpreendentemente fácil de construir e pode ser usada com mais pares para criar um sistema maior.
Não é um projeto com foco em subgraves, com frequências de resposta em torno de 70-80Hz, mas você pode adicionar subwoofers a estas caixas, com um sistema bi-amplificado, para obter subgraves impactantes, se necessário.
Use um par destas caixas com qualquer amplificador estéreo de até 500 watts por canal… mas vá com calma no volume, hein!… não queime as caixas!

Respostas de frequência de 70 Hz a 80 Hz até 20 kHz, com sensibilidades de 100 dB a 105 dB,
dependendo do modelo selecionado. Som de boa qualidade, com ênfase nos graves e médios.

Temos agora todas as partes da caixa com as respectivas medidas em mm, as possiveis madeiras usadas para a construção desse projeto, MDF, COMPENSADO NAVAL, COMPESANDO DE VIROLA, com 15 mm de espessura.

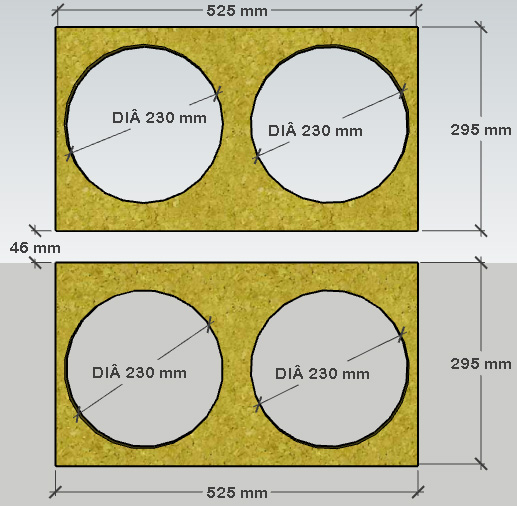

PARTE FRONTAL da caixa com as seguintes medidas, largura de 525mm, altura de cada parte com 295mm, o duto entre as parte de cima e de baixo com 46mm, o diâmetro para a abertura para colocação dos alto falantes é de 230mm, essa abertura desse projeto esta conforme o alto falante de modelo 10PW3 da SELENIUM, sempre que for fazer essa abertura procure o PDF do alto falante na internet, lá nesse PDF tem todas as informações dos alto falantes e com as medidas exatas do mesmo.

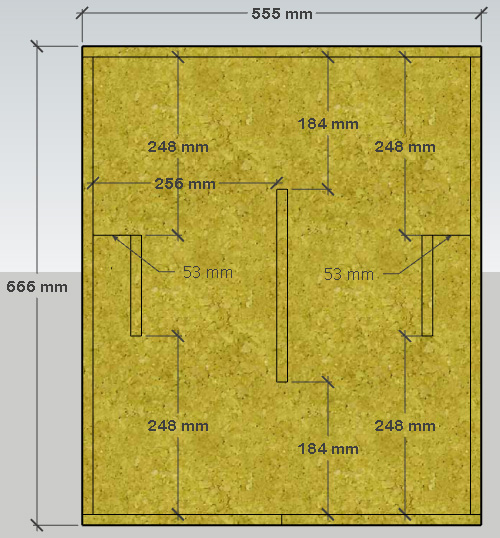

PARTE TRASEIRA nessa parte tem as medidas internas da caixa, que são 555mm de largura, 666mm de altura e com as demais medidas internas das PARTES DE REFORÇO, esses reforços ajuda muito na resposta plana e diminui muito a resonância interna provocada por possiveis vibrações da parte fronta e transeira, a pressão sonora fica mais eficiente.

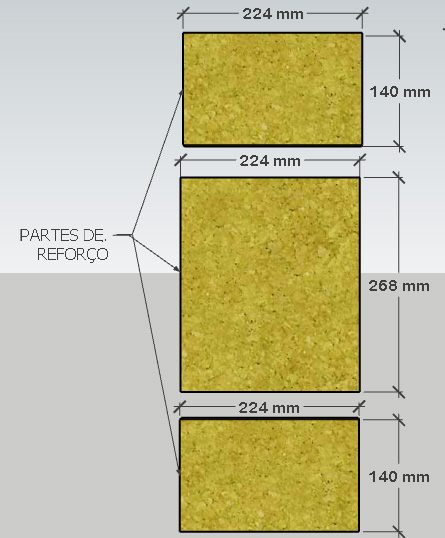

PARTES DE REFORÇO essas partes tem muita importância e deve ser instalada, temos as medidas das mesma abaixo, são duas com as seguintes medidas, largura de 224mm e altura com 140mm, a parte maior tem 224mm de largura e 268mm de altura, a colocação interna está mostrada na imagem acima com as medidas para fixação das mesmas.

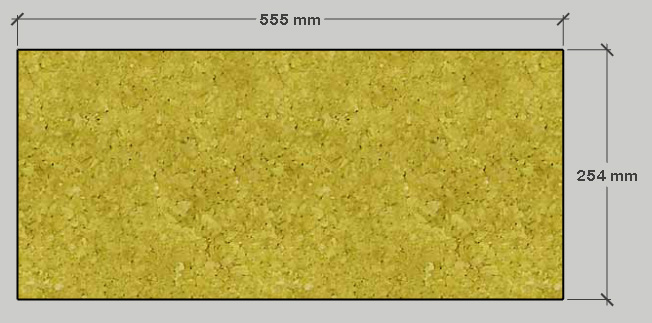

PARTES SUPERIOR E INFERIOR estas partes tem as mesmas medidas, que são largura de 555mm e de altura com 254mm.

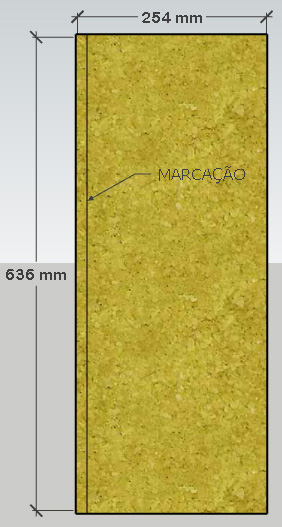

PARTES LATERAIS ESQUERDA E DIREITA com mas parte superior e inferior tem as mesma medidas, que são largura 254mm e altura de 636mm, essa marcação é da parte traseira da caixa, as lateras são fixadas na parte traseira e não a parte traseira fixada nas laterais.
