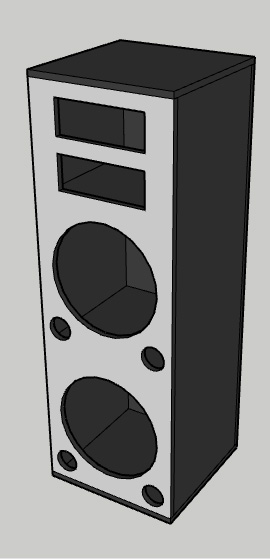

PROJETO DE CAIXA PARA MÉDIOS GRAVES COM 2 ALTO FALANTES DE 12 E 2 DRIVERS DE MÉDIOS.

Este projeto da caixa de graves-médios, com duas unidades de alto falantes de 12 por 600 Watts, também com 2 drivers para médios, construída com MDF de 15mm de espessura, a estrutura da caixa tem 3 câmaras, uma para os drivers e duas para os alto falantes, o material nas paredes internas da caixa deve ser a LÃ DE VIDRO, esse materal colocado nas paredes dos alto falantes, reduz a ressonância produzida pelos alto falantes.

Essa caixa tem as seguintes medidas, altura com 107 cm, larguira 36 cm e profundidade com 36 cm, sua litragem está em torno de 120 litros.

Este link para calcular LITRAGEM DE CAIXA DE SOM – https://sombox.com.br/calculos/CalculoVolume/calculos/index.html

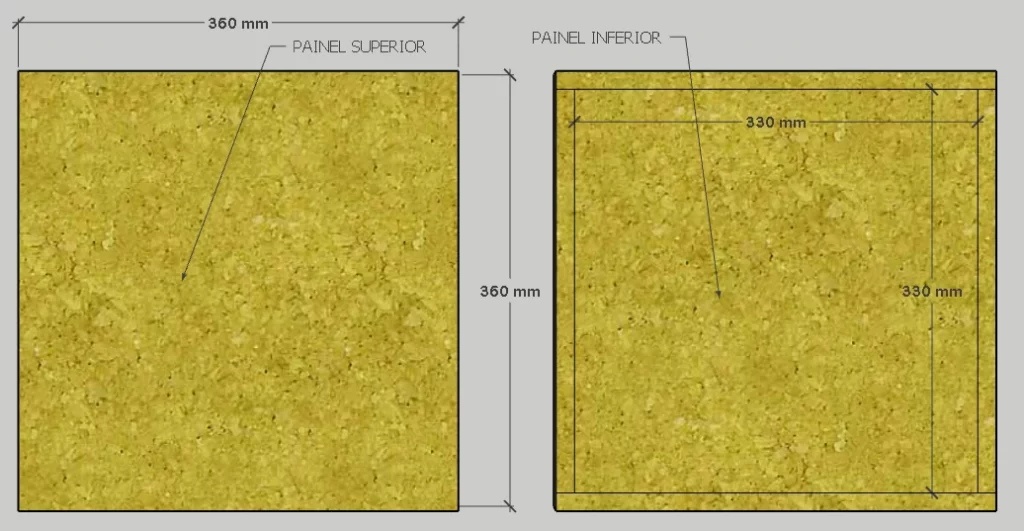

IMAGEM DOS PAINEIS SUPERIOR E INFERIOR

As medidas 360mm X 360mm

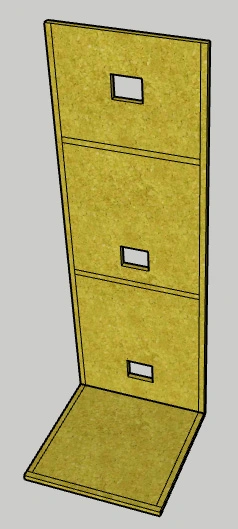

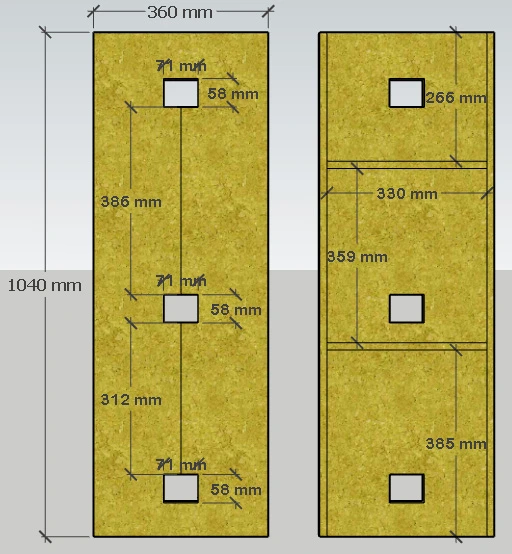

IMAGEM DO PAINEL TRASEIRO

As medidas 1040mm x 360mm

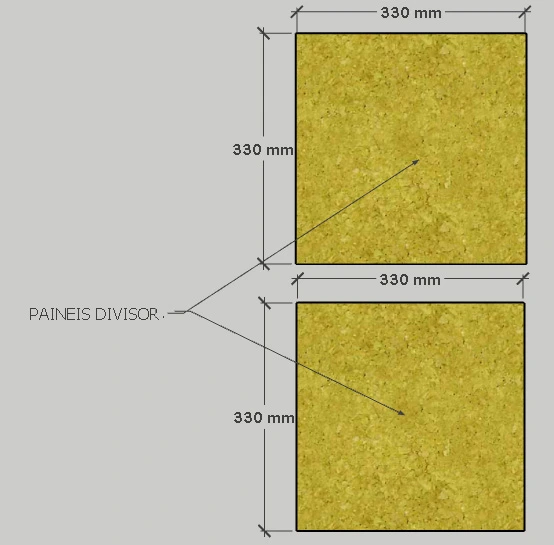

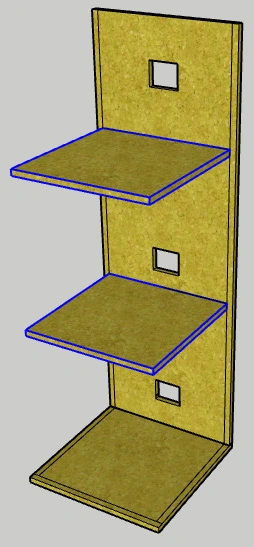

IMAGEM DOS PAINES DAS CÂMARAS

As medidas 330mm x 330mm

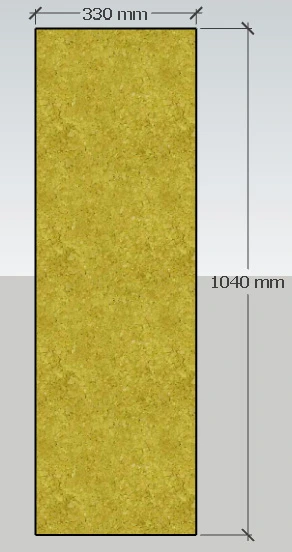

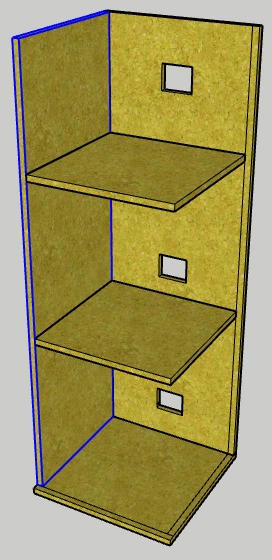

IMAGEM PAINEL LATERAL ESQUERDO E DIREITO

As medidas 330mm x 1040mm

IMAGEM DO PAINEL SUPERIOR

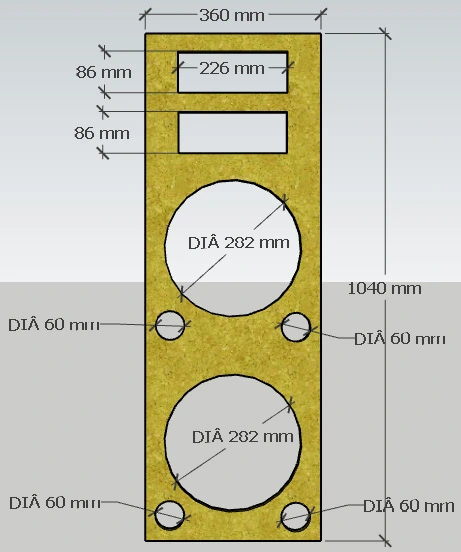

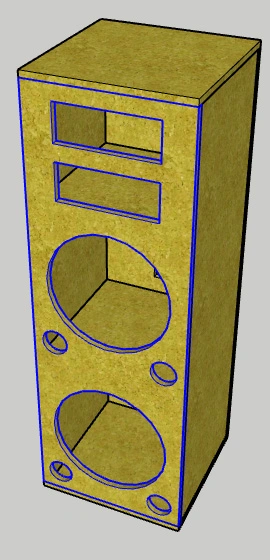

IMAGEM PAINEL FRONTAL

As medidas 1040mm x 360mm
