PROJETO DE UMA CAIXA PARA GRAVES-MÉDIOS.

Aqui está uma unidade simples, ideal para um sistema modular de som para clubes e festas, que você poderá montar em um dia com um pouco de cuidado… Você pode usá-la com um sistema de crossover ativo ou passivo.
Estas caixas acústicas são de curto alcance, ótimas para espaços pequenos e não muito difíceis de construir. É necessário fazer alguns cortes em ângulo (juntas angulares), mas se você se sentir inseguro com isso, o marceneiro da sua oficina pode fazer para você.
Para facilitar, a melhor opção é usar o painel inferior para medir e marcar a Seção ‘XX’ do projeto.
A marca do alto-falante fica a seu critério; use um crossover de 500Hz.

ALTO-FALANTES 2 x 12″
CROSSOVER GRAVES – MÉDIOS @ 500 Hz
DESEMPENHO Resposta de frequência utilizável de 400 Hz a 5 kHz com uma sensibilidade relativa aos alto-falantes selecionados.
CONSTRUÇÃO Bastante simples.
Certifique-se de que as juntas em esquadria estejam cortadas corretamente.
MATERIAIS tábua de 15 mm de espessura, em MDF ou COMPENSADO.

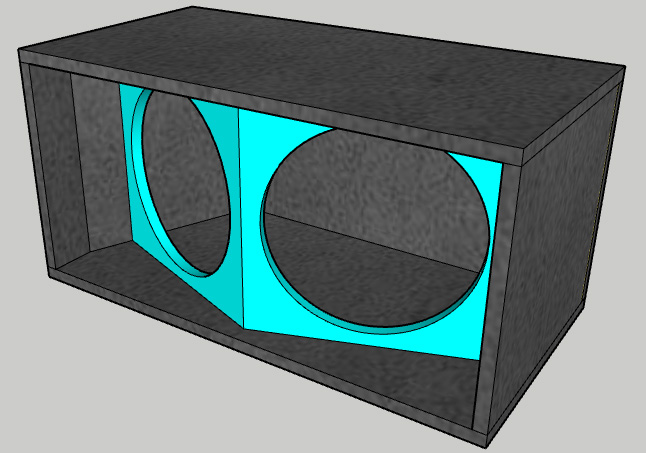

IMAGEM DA BASE DA CAIXA

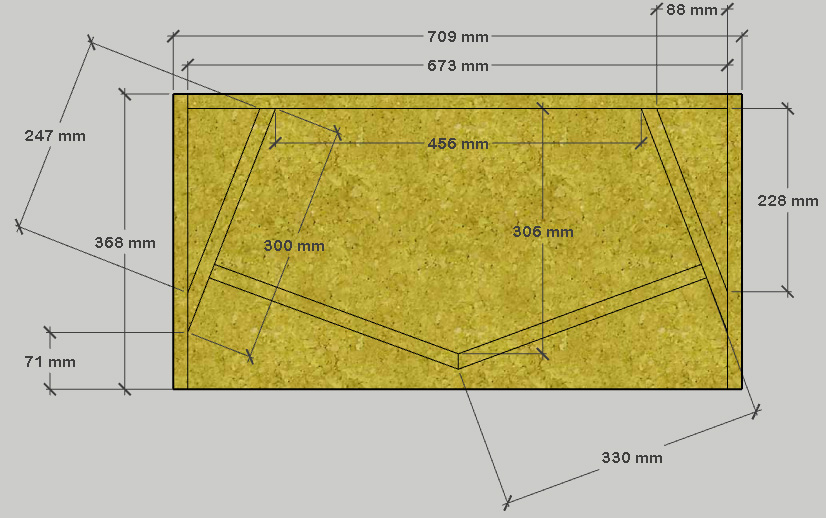

As medidas são em mm, o painel da base tem 709 mm x 368 mm, na imagem pode-se ver todas as medidas onde os paineis serão colocados.

PAINEL SUPERIOR

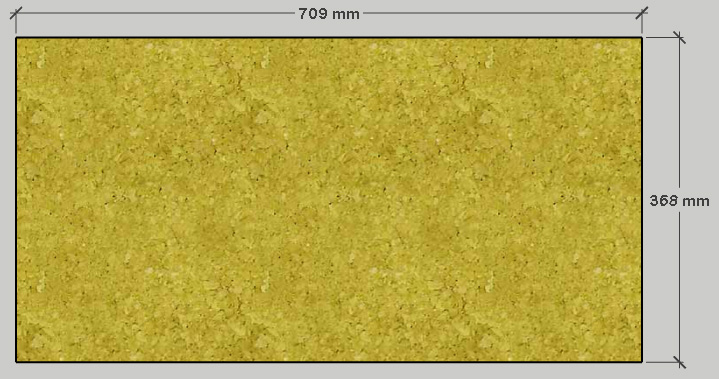

O painel superior tem as mesmas dimensões do painel da base da caixa, 709 mm x 368 mm.

PAINEIS LATERAIS ESQUER E DIREITO

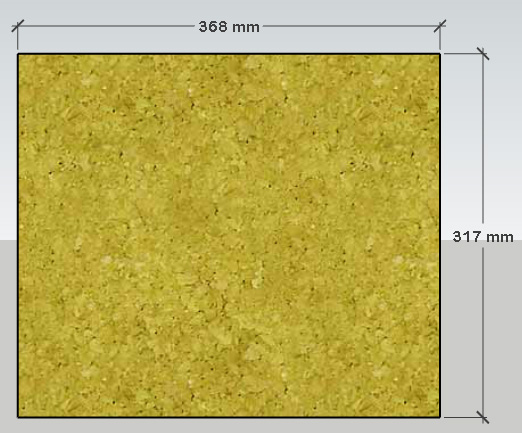

Os paineis laterais esquerdo e direito tem as mesmas dimensões que são 368 mm x 317 mm, são duas unidades.

PAINEIS DA CORNETA

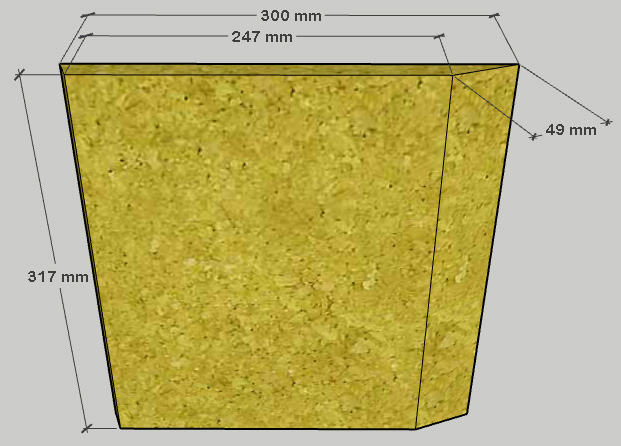

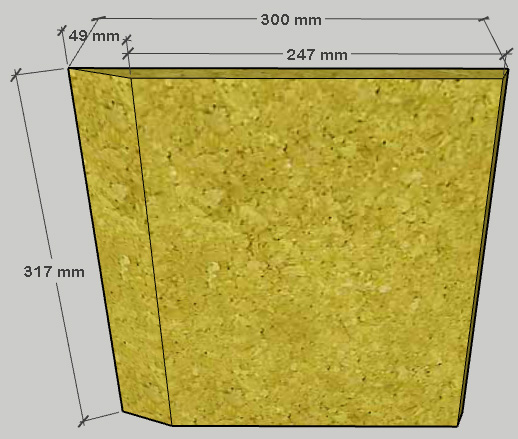

Os paineis da corneta da caixa tem um corte especial em um dos lados, como podemos observar nas imagens baixo, as suas são: na aresta maior do painel, temos 300 mm, na aresta menor temos 247 mm, a medida do corte como vemos tem 49 mm, são iguais em ambos os painel esquerdo e direito.

PAINEIS DO BAFLE OU FRONTAIS DA CAIXA

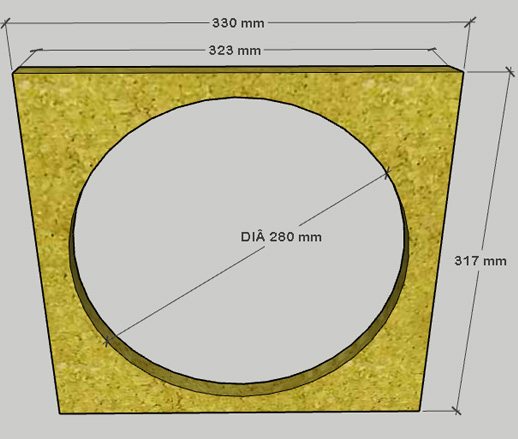

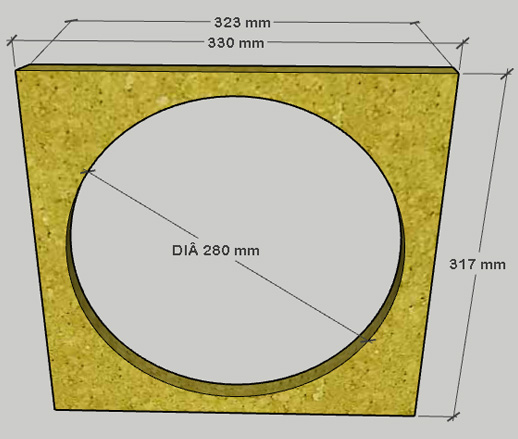

Podemos obervar os paineis onde serão instalados os alto falantes de 12 polegadas, podemos observar que temos uma aresta a medida de 330 mm e em outra aresta temos 323 mm, por 317 mm de altura, o furo para instalar os alto falantes depende do modelo do mesmo, aqui temos 280mm conforme os dados especificos do alto falante sugerido no artigo que é o JBL MODELO 12WP500.

PAINEL TRASEIRO DA CAIXA.

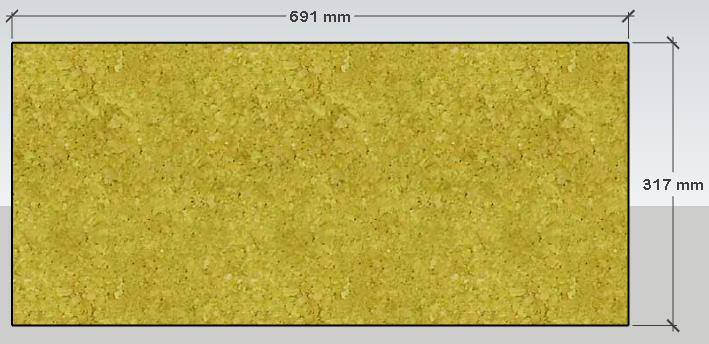

Este painel tem as medidas de 691 mm de largura por 317mm de altura.
