PROJETO DE UMA SUBWOOFER COM 2 FALANTES DE 12 POLEGADAS.

• Frequência de ressonância (Fs): 30-40 Hz
• Resposta de frequência: 30-40 Hz a 150-200 Hz
• Ponto de crossover: 80-120 Hz (dependendo do sistema de som)

Para uma resposta mais precisa, é necessário considerar as especificações do alto-falante e o projeto da caixa. Alguns exemplos de resposta de frequência para caixas subwoofer com dois alto-falantes de 12 polegadas incluem:

• Caixa selada: 35-150 Hz
• Caixa dutada: 30-200 Hz

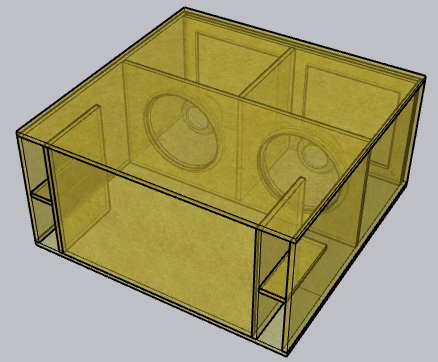

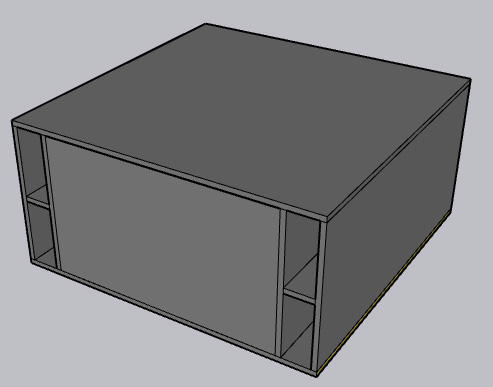

VISTA INTERNA

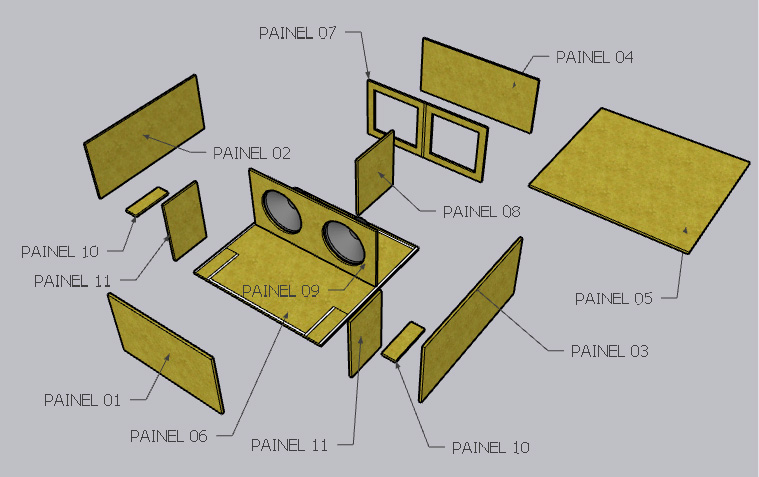

VISTA EXPLODIDA DO PROJETO

IMAGENS DOS PAINEIS COM AS MEDIDAS EM MILIMETROS.

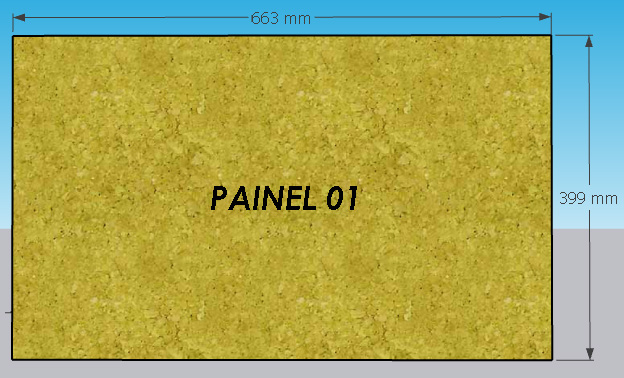

PAINEL 01 : As medidas desse painel são: 663 mm x 399 mm, a chapa de mdf de 15mm de espessura no minimo.

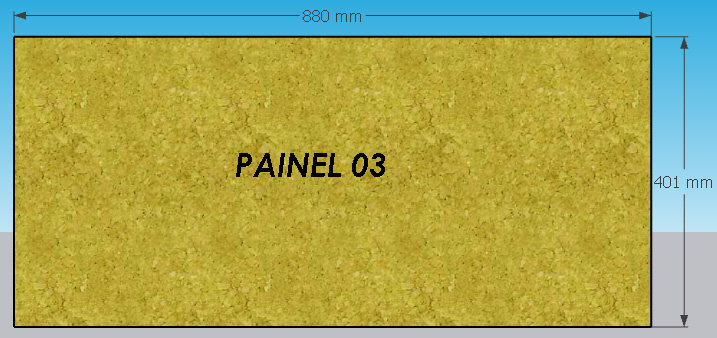

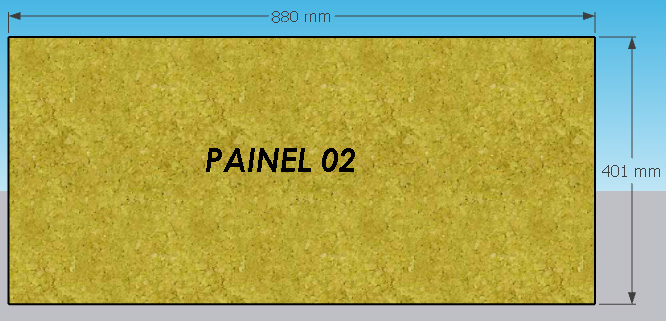

PAINEL 02 e 03: As medidas desse painel são: 880 mm x 401 mm, a chapa de mdf de 15mm de espessura no minimo.

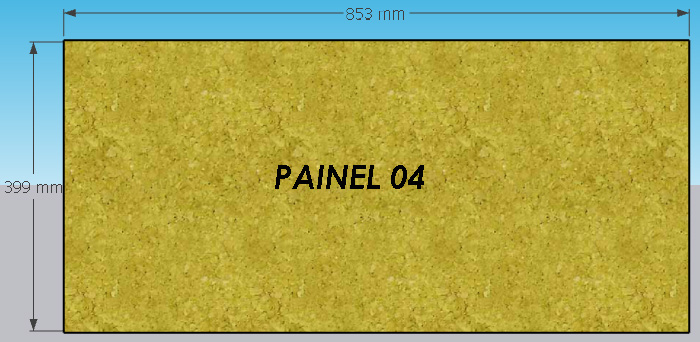

PAINEL 04: As medidas desse painel são: 853 mm x 399 mm, a chapa de mdf de 15mm de espessura no minimo.

PAINEL 05: As medidas desse painel são: 883 mm x 880 mm, a chapa de mdf de 15mm de espessura no minimo, esse painel é a parte superior da caixa.

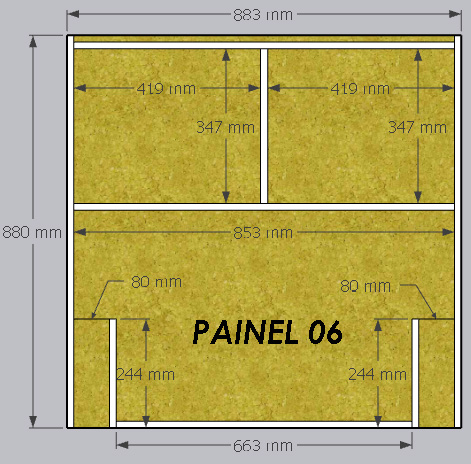

PAINEL 06: As medidas desse painel são: 883 mm x 880 mm, a chapa de mdf de 15mm de espessura no minimo, esse painel é a base da caixa.

PAINEL 07: As medidas desse painel são: 853 mm x 399 mm, a chapa de mdf de 15mm de espessura no minimo, esse painel é um reforço do painel traseiro que é removivel.

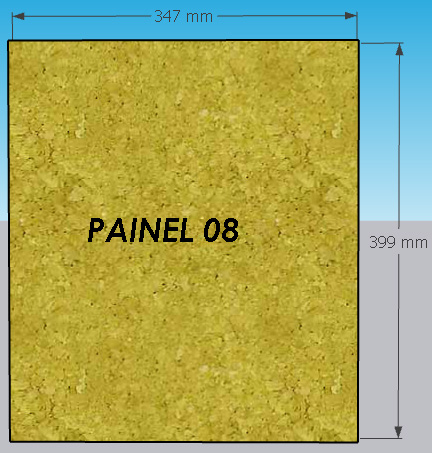

PAINEL 08: As medidas desse painel são: 347 mm x 399 mm, a chapa de mdf de 15mm de espessura no minimo.

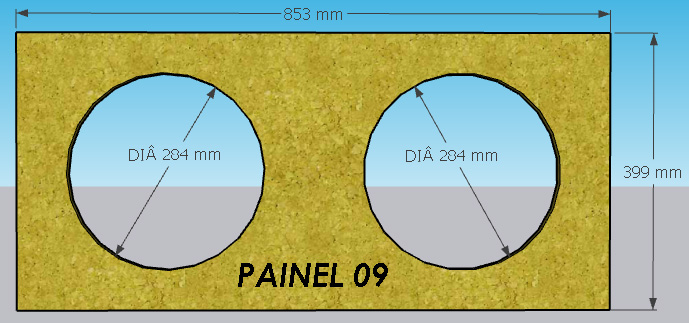

PAINEL 09: As medidas desse painel são: 853 mm x 399 mm, a chapa de mdf de 15mm de espessura no minimo.

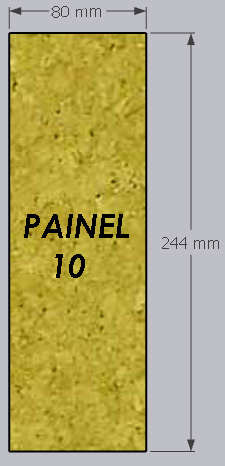

PAINEL 10: As medidas desse painel são: 80 mm x 244 mm, a chapa de mdf de 15mm de espessura no minimo, são painel 10 e 11.
